512KB SRAM 设备的量级跳跃
在芯片内置静态随机存取存储器（SRAM，Static Random-Access Memory）仅有 512KB 的微控制器上，跑通拥有 2890 万参数的大语言模型，刷新了嵌入式边缘算力的认知。开发者 slvDev 开源的项目 slvDev/esp32-ai，在售价约 8 美元的 ESP32-S3 开发板上实现了完整的端到端本地语言模型推理。先前同类单片机离线运行大模型的参数上限大多停留在 260K 规模。28.9M 参数模型将微控制器本地语言模型的计算量级提升了逾百倍，证明微控制器的存储分配架构具备大幅拓宽的可能。

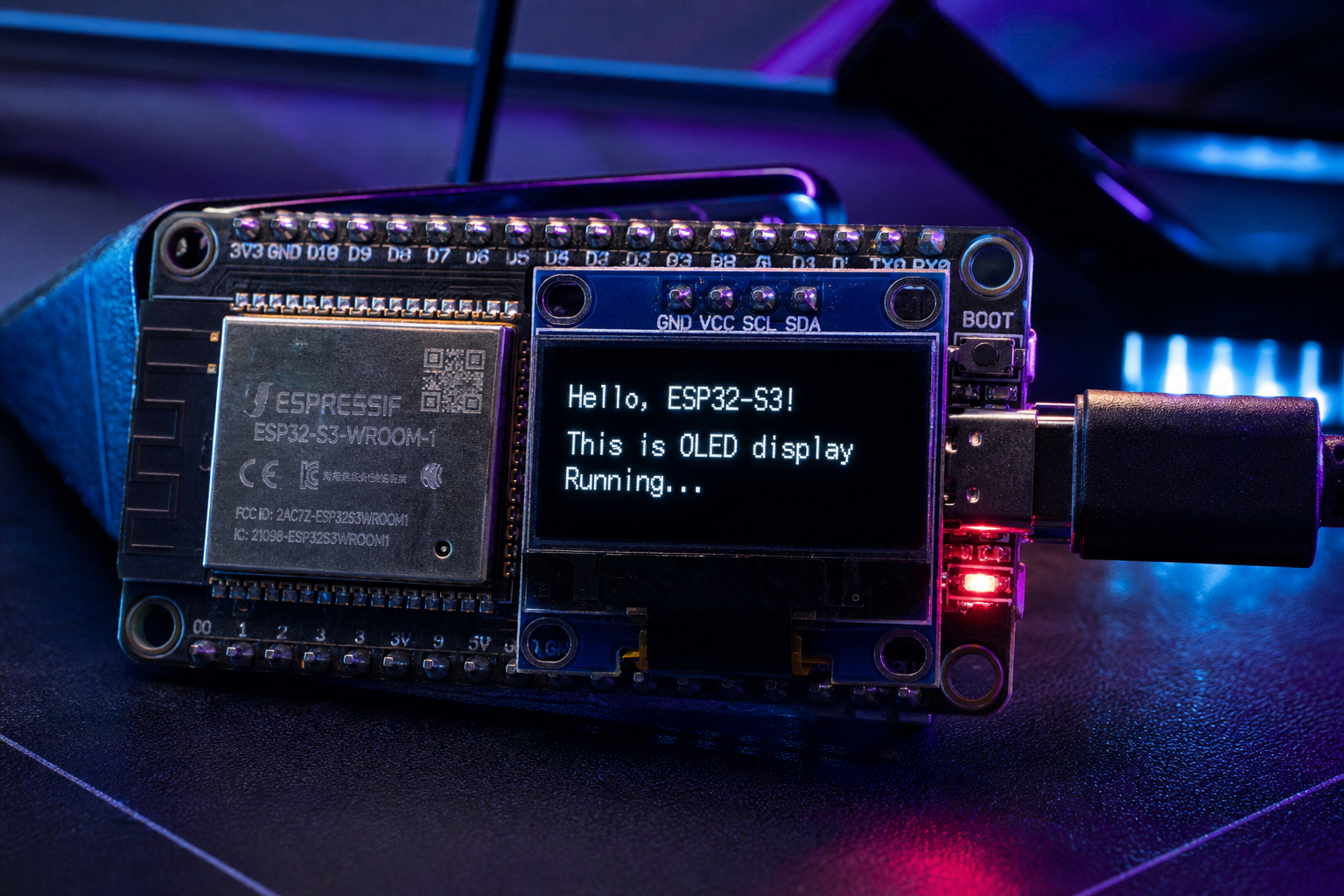

该项目在 31 次代码提交内获得了社区 1.1k 颗星标与 116 次分支派生。在脱离任何外部无线网络连接的前提下，硬件通过 I2C 接口驱动 1.3 寸 SH1106 OLED 屏幕，输出流畅的生成文本。完全离线的运行拓宽了单片机在低功耗独立终端上的应用边界，避免了云端 API 依赖带来的网络延迟与隐私泄露风险。
图：ESP32-S3 实时运行 28.9M 参数 LLM 的演示。来源：GitHub slvDev/esp32-ai
存储层次重构：闪存直出替代 SRAM 驻留
受限于 512KB 片上 SRAM 与 8MB 板载伪静态随机存取存储器（PSRAM，Pseudo Static RAM），传统方案无法容纳常规量化模型的权重文件。项目选用的 28.9M 参数模型经过 4-bit 量化后压缩至 14.9MB，体积刚好贴合 ESP32-S3 开发板搭载的 16MB SPI 闪存（Flash）。关键的技术突破来自于借鉴 Google Gemma 架构的逐层嵌入（PLE，Per-Layer Embeddings）机制。约 2500 万参数被持续存放在外挂 Flash 中，通过系统内存管理单元（MMU）提供的就地执行（XIP，eXecute-In-Place）机制进行动态映射读取。
片上 SRAM 和 PSRAM 仅保留当前层计算缓冲区与键值缓存（KV Cache），避开了频繁将巨量权重整体加载至 RAM 的硬件限制。外挂 16MB 闪存的总线读取吞吐率与 MMU 缓存命中效率决定了整体推演流畅度。这种用 Flash 空间换取 SRAM 占用率的内存映射架构，打破了以往微控制器部署大模型必须依赖大容量 DRAM 的硬件约束。
算力吞吐匹配：每秒 9.5 Token 的边缘实时性
在实际运行性能测试中，该方案展现出了高匹配度的计算效率。纯模型计算核心的输出吞吐达到 9.7 tok/s，结合显示屏刷新后的端到端实际渲染速度稳定在 9.5 tok/s。模型基于 TinyStories 儿童故事数据集训练完成，在微型参数量下依然保持了基础的自然语言连贯性。
数据显示 I2C 接口驱动 SH1106 OLED 屏幕的显示开销仅降低了 0.2 tok/s 的吞吐性能。这种轻微的传输开销没有对输出连贯度造成实质影响。9.5 tok/s 的文本生成速率契合人类视觉的正常阅读速度，验证了低成本微控制器在实时人机交互终端中的实用价值。
零网络依赖与低成本算力组合
从硬件成本角度评估，ESP32-S3 主控板卡配套 OLED 屏幕与基础外围电路的综合单件成本控制在 8 美元区间。相比动辄数十美元且高功耗的边缘计算系统级芯片（SoC），ESP32-S3 在保持毫瓦级待机功耗的同时给出了极具竞争力的算力方案。
该项目采用 MIT 开源许可协议，去除了商业化部署的法律障碍。开发者可以自由将其集成至工业仪表或消费电子产品中。8 美元硬件成本与零网络流量开销的组合，为离线设备、可穿戴硬件和离网物联网节点提供了低门槛的文本处理方案。
微控制器边缘 AI 架构的新标尺
slvDev/esp32-ai 在 ESP32-S3 上的落地，本质上改变了嵌入式设备处理大模型的固有路径。以往限制微控制器部署生成式 AI 的主因并非单纯算力匮乏，而是 RAM 存储层级的物理瓶颈。
当 Flash XIP 映射技术配合 PLE 结构成功将 28.9M 参数模型塞入 8 美元单片机时，嵌入式 AI 的演进路线已经被重新设计。未来的边缘计算竞争不再拘泥于堆叠片上 SRAM 容量，而是转向外挂存储映射效率与特定模型架构的深度适配。
