180 欧元的残值背后：复杂硬件的诊断壁垒
2026 年 7 月，工程师 Dieter Vansteenwegen 在 eBay 上以 180 欧元的价格买下了一台标注为「零件机」的佳能（Canon）7D Mark II 单反相机。这个价格仅为同型号正常二手机身市场价的四分之一。价格的剧烈缩水反映出传统官方售后面对复杂电路故障时的标准处理模式：整体更换整块主板。
对于一台包含数百个微型贴片元件与多层 PCB（Printed Circuit Board，印制电路板）的高端数码相机，官方售后高达 500 美元的主板更换报价往往会直接促使消费者选择报废设备。消费者弃修的本质是诊断成本超过了设备残值。现代消费电子设备的维修门槛已经从材料物理成本转向了电路解密与故障定位逻辑。
Dieter 放弃了直接拆解回收零配件的常规做法，选择在芯片层级寻找失效节点。从硬件结构来看，7D Mark II 内部交织着多条柔性排线与高集成度总线，盲目更换芯片需要昂贵的 BGA（Ball Grid Array，球栅阵列封装）焊接设备。用最小干预手段定位微小故障，是打破电子垃圾堆积循环的关键路线。
表象陷阱：当半按快门与按键响应同时失灵
这台 180 欧元的相机送达测试时呈现出极其诡异的故障组合。相机的屏幕 LCD（Liquid Crystal Display，液晶显示器）无画面显示，HDMI（High-Definition Multimedia Interface，高清晰度多媒体接口）接口无信号输出，半按快门无法触发 AF（Autofocus，自动对焦）。然而在全按快门时相机依然可以完成曝光拍摄，并且偶尔会在屏幕上短暂弹出维护提示。
这种「部分功能瘫痪但主芯片可工作」的现象证明，相机内部的微处理器并没有发生整体物理烧毁。在微控制器架构中，单个逻辑信号线的引脚电平异常就可能触发系统全局状态机的死锁。复杂电子系统的多重故障表象往往源于单一逻辑节点的信号浮动，而非硬件模块的全盘损坏。

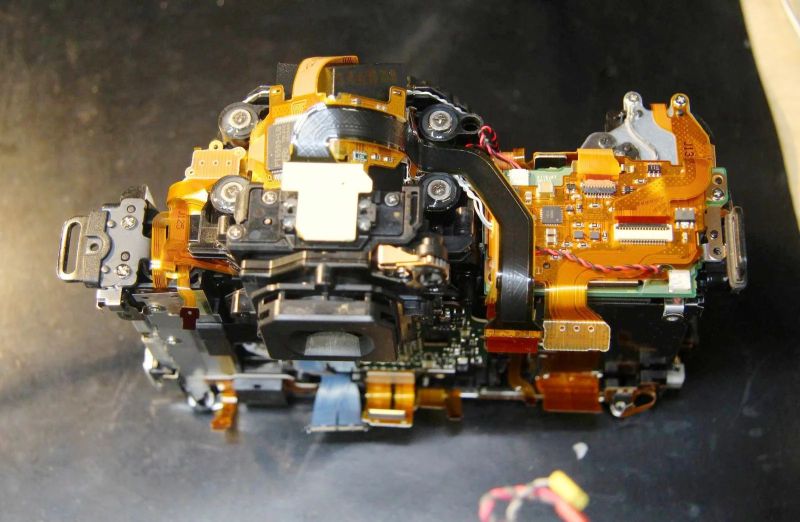

图：拆解后的 Canon 7D Mark II 内部，包含复杂的柔性排线与多层主板电路结构。来源：Hackaday/Dieter Vansteenwegen
如果按照传统维修逻辑，售后技术人员会因为多个外设接口同时无响应而断定主板多路供电损坏。但 Dieter 决定跳过模块化替换流程，沿着信号总线层层回溯。这种针对单信号引脚的状态追踪需要建立在对芯片控制逻辑的深度理解之上。
信号追查：社区文档与示波器上的逻辑定位
缺少官方电路图是芯片级维修面临的最大障碍。Dieter 借助开源固件项目 Magic Lantern 社区多年积累的硬件寄存器文档，配合 Photo Parts UA 发布的第三方主板参考图，成功绘制出关键引脚的信号映射关系。他将故障范围缩小到了 MPU（Microprocessor Unit，微处理器单元）中专门负责处理 AF 触发信号的输入引脚。
测试测量显示，该 AF 信号引脚在未按快门时未能保持在预期的高电平，而是处于 0V 到 3.3V 之间的悬空状态。前任车主在使用第三方外接快门线或定时触发器时，过高的瞬态电压击穿了 MPU 内部集成的上拉电阻。由于 MPU 内部电阻开路，引脚信号呈现浮动电平，导致固件逻辑误判为「AF 信号被持续按下」。开源社区长期积累的逆向工程文档与硬件引脚映射，构成了独立维修者破译闭源硬件的技术基石。
固件在接收到持续的 AF 激活指令后，为避免冲突会自动锁死 LCD 菜单交互与 HDMI 视频输出。这种保护机制在软件层面表现为死机，但在物理硬件上仅仅是一个内部电阻失效。定位到这一微小故障节点耗费了数天时间分析电平逻辑，真正的硬件损伤范围比预想的小得多。
3.3V 外部上拉：以微米级飞线绕过微控制器毁损
定位出 MPU 内部上拉电阻开路后，传统的维修方案是整体拆卸并更换 MPU 芯片。更换主控芯片不仅需要采购专用芯片，还需要重新刷写工厂校准固件，这在非官方维修场景下几乎无法完成。Dieter 选择了一种极具工程巧思的替代方案：在主板外部重建上拉电路。
他使用一根直径极细的漆包铜线，从主板相邻的 3.3V 稳压电源供电节点引出信号，通过外接电阻接入 MPU 的 AF 信号引脚。这根飞线将原本处于浮动状态的引脚强行拉回稳定的 3.3V 高电平状态，恢复了正确的逻辑判断。通过在外部电路补充无源元件，技术人员可以用几分钱的材料绕过芯片内部毁损，完成功能修复。

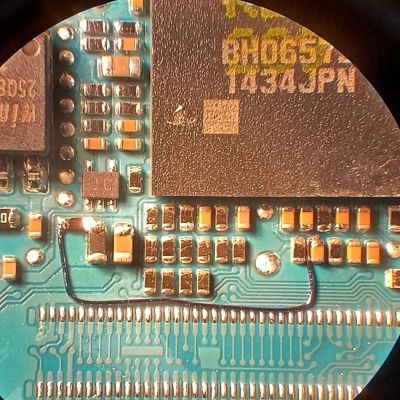

图：维修过程中的电路板局部，标注了飞线与 3.3V 外部上拉电阻的焊接连接位置。来源：Hackaday/Dieter Vansteenwegen
当这根飞线焊接完成后，接通电源的 Canon 7D Mark II 重新亮起了 LCD 屏幕，HDMI 输出恢复正常，半按快门 AF 自动对焦与按键响应全面复活。整个实体修补消耗的材料仅为半厘米长的导线与微克级焊锡。这场耗时数日的诊断测试最终以近乎零成本的物理改动划下了句号。
消费电子的维修悖论：当知识门槛超越硬件价值
一根普通的导线市场售价不到 0.01 欧元，却成功恢复了一台价值数千欧元的专业单反相机。这个案例直观地展现了现代电子产品维修中的价值错位。硬件零部件的物理生产成本可以低到忽略不计，但定位特定引脚故障所需的电路分析与逻辑追踪能力，才是当前硬件生态圈中最稀缺的资源。
在消费电子产业链条中，厂商倾向于制造结构紧凑、集成度极高且不提供电路图的设备。这种设计降低了生产制造与组装成本，却大幅抬高了后续故障诊断的技术壁垒。当官方维修渠道只提供模块化换板服务时，大量的微小硬件损伤便被直接推向了电子垃圾回收站。
Dieter Vansteenwegen 的修复尝试没有依赖高昂的自动化设备，而是依靠工程直觉、社区逆向文档以及对电路基本原理的掌握。这台售价 180 欧元的故障相机并非不可修复，而是能修它的人比能买它的人少得多。在电子产品集成度持续提升的当下，决定设备寿命的核心因素转变为了独立维修者与开源社区解密硬件逻辑的技术深度。
