六片厚度与人类头发丝相仿的聚合物叶片，挤在一个不足指甲盖大小的镜头模组里。这就是 iFixit 在 iPhone 18 Pro 拆解中看到的最精密部件。
iPhone 18 Pro 引入机械可变光圈确实是一项工程奇迹。但在显微镜下，这些被 2 毫米螺丝和极小销钉固定的微型叶片，不仅挡住了进光量，也封死了第三方独立维修的空间。
显微镜下叶片薄如发丝
iFixit 将 iPhone 18 Pro 的光圈叶片放在 Evident DSX2000 显微镜下观察。这些叶片薄得足以和一根带有角蛋白层的人类头发丝并列比较。
六片聚合物复合材料通过精密分布的槽孔与驱动销钉相互啮合。每一片叶片都在最外侧的圆孔上滑动，沿着中间的槽孔被销钉引导，并最终卡在边缘的凹槽上。整个结构的开合全靠微弱的磁性力驱动，覆盖镜头的一个小凸起部分，长度甚至只比 1 毫米多一点。

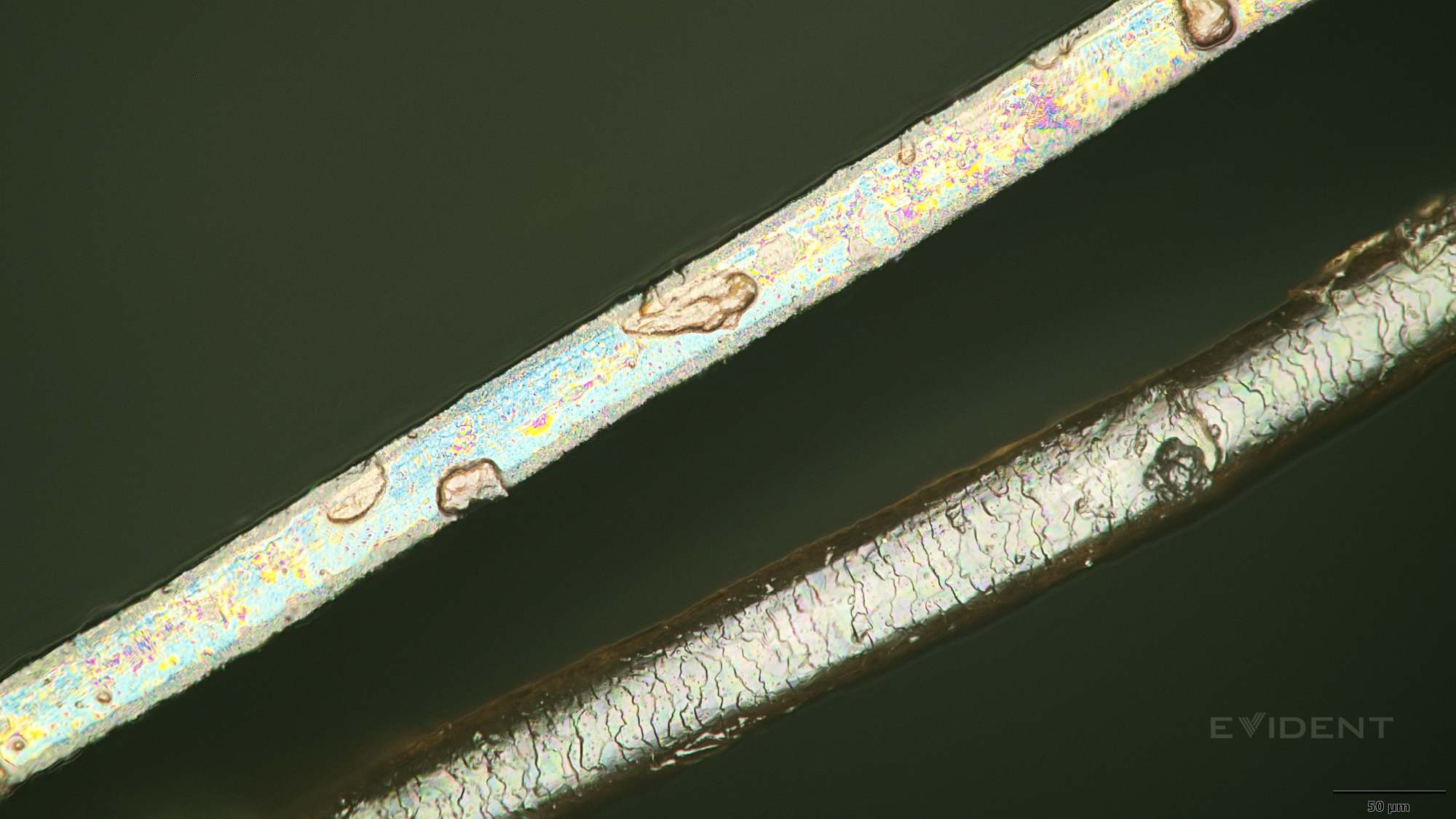

图：光圈叶片厚度与一根人类头发丝（带角蛋白层）相仿。来源：iFixit
如此微观的机械运动没有妥协余地。六片叶片必须在毫无阻碍的状态下交错滑动。哪怕进入一粒微小的灰尘，或者叶片发生最轻微的弯曲变形，都会导致整套组件在运行中卡死。在毫米级空间内复刻单反相机的物理光圈，手机内部工程精度已逼近物理极限。
紧密的公差和极具粘性的胶水，让后期还原过程难如登天。iFixit 尝试将散落的叶片重新装回原位，发现这超出了手工操作的能力边界。极少有维修人员具备拆解并重组这套机械组件的专用工具与技术。
f/1.48 无法带来跨越式虚化
苹果为主摄设定了四档预设光圈：f/1.48、f/1.8、f/2.8 和 f/4.0。f/1.48 是 iPhone 历史上最宽的光圈设定。其物理孔径达到了 4.6 毫米，相比 f/4.0 状态，击中传感器的进光量提升了约 7.3 倍。
| 设备/镜头参数 | 最大光圈 | 等效焦距 | 实际物理孔径 | 背景虚化表现 |
|---|---|---|---|---|
| iPhone 18 Pro 主摄 | f/1.48 | 24mm | 4.6 毫米 | 边缘轮廓保持清晰，背景物体依然可辨 |
| 标准 50mm 单反镜头 | f/1.48 | 50mm | 33.8 毫米 | 背景呈现大光斑（Bokeh），深度剥离主体 |
| iPhone 17 Pro 主摄 | f/1.78 | 24mm | 约 3.8 毫米 | 基础光学虚化，主要依赖算法抠图 |
| Galaxy S9 主摄 | f/1.5 | 26mm | 约 2.8 毫米 | 物理虚化非常有限，后续机型已取消该功能 |
但这依然是一台传感器对角线不到半英寸、实际物理焦距仅 6.8 毫米的手机。4.6 毫米的物理孔径在实际拍摄中，背景虚化效果与上一代并未拉开质的差距。即使用最宽的 f/1.48 光圈拍摄，远处的 iFixit 标志和墙上的工具包依然清晰可辨。相比之下，50mm 单反镜头在同等光圈下开口达 33.8 毫米。
三星曾在 Galaxy S9 上尝试过可变光圈，最终以功能效益有限为由将其放弃。极高的硬件复杂度和故障风险，在这里并没有换来等比例的摄影体验跨越。收缩光圈确实能让图像稍微锐利一些，但这种精密机械更像是在为未来的大底镜头铺路。
屏幕拆解成了最大盲盒
除了脆弱的镜头组件，今年的拆解过程在屏幕环节遇到了意想不到的硬阻力。iFixit 团队拆解了四台手机，其中三台的屏幕白色塑料边框出现了不可逆的破裂或剥离。这层边框从 iPhone 15 Pro 开始引入，是显示组件不可分割的一部分。重新涂抹边缘胶水无法修复断裂的塑料结构，受损的边框也无法保证组装后的防水密封性。
唯一一台完好拆下的屏幕，经历了 70 摄氏度 15 分钟加 72 摄氏度 10 分钟的高温烘烤。改进后的散热系统可能把热量从屏幕缝隙处吸走，导致粘合剂难以软化。iFixit 计划在后续测试中引入异丙醇溶液，试图找到更稳定的拆除方案。
只要成功越过屏幕的鬼门关，内部的电池拆卸体验迎来了巨大的改善。iPhone 18 Pro 继承了金属电池托盘设计，由多达 13 颗螺丝牢牢固定。只要卸下这些螺丝，托盘和电池就能作为整体取出，全程无需对抗顽固的电池底胶。
如果维修人员决心把电池从托盘上单独剥离，电控释放胶剂展现了极高的效率。施加 12 伏特电压约 90 秒，电池就能干净利落地升起。eSIM 版 iPhone 18 Pro 搭载了 16.76 Wh（4288 mAh）的电池，而 Pro Max 版则达到了 21.751 Wh（5567 mAh）。带有实体 SIM 卡槽的非美版型号由于空间压缩，电池容量相应减小。
主板洗牌重构散热逻辑
越过电池托盘，主板三明治结构的布局发生了根本性反转。去年的 A19 Pro 芯片藏在主板夹层深处，上方堆叠着高频内存。今年，A20 Pro 芯片被移到了主板最外侧，内存也挪到了处理器旁边。这种封装方式的改变清理出了一条直达冷却系统的热量通道，让 A 系列芯片的布局更加贴近桌面级的 M 系列。
A20 Pro 芯片通过一块海绵状的热界面材料，直接贴靠在全新升级的均热板上。今年的均热板面积扩大了三倍，延伸到了手机机身的大部分区域。工作液体在发热区蒸发，将蒸汽输送至冷凝面释放热量，再通过毛细作用流回热源，完成散热循环。
发热大户移到外部打造出了惊人的冷却效率。随之而来的代价是 NAND 闪存被挤进了主板三明治的内层。数据恢复专家通常需要修复被腐蚀的逻辑板，使其恢复启动能力后再导出数据。如果抢修工作需要读取原始 NAND 芯片，现在的操作流程会面临更高风险。维修者必须先分离精密的主板层，并施加破坏性的热量。
红外摄像头的位移同样展示了苹果对内部空间的极限压榨。它被移到了屏幕下方靠近左上角的位置。在显微镜下，红外摄像头上方的 OLED 屏幕每隔一行就缺失一排像素，这种交错排列让红外光得以穿透。三星曾试图用 AI 算法修正畸变，而苹果则巧妙地让 Face ID 承受像素衰减，把清晰的视野留给了自拍镜头。
组件微型化终结低成本维修

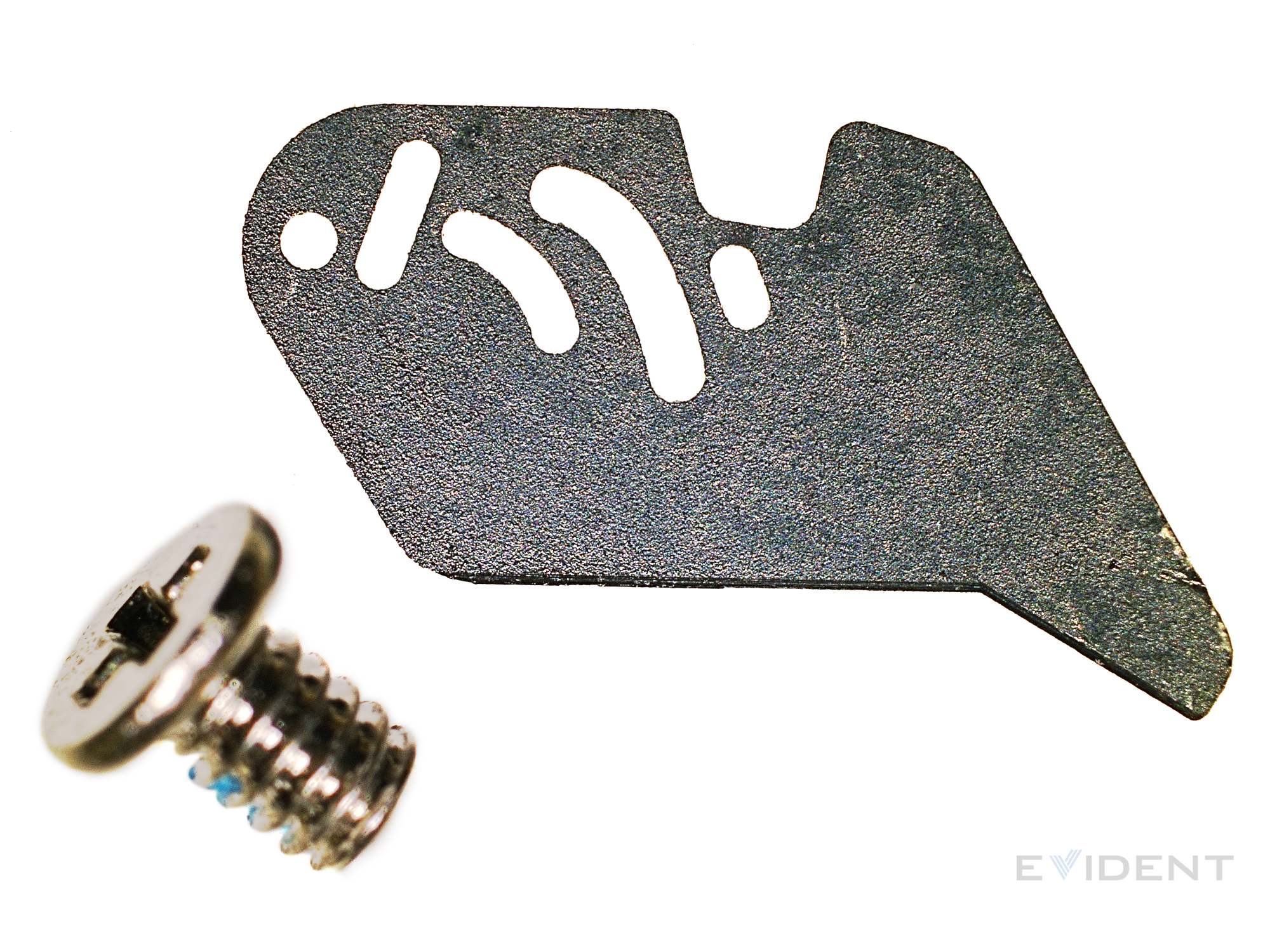

图：光圈叶片旁是一颗 2 毫米的螺丝，容错率极低。来源：iFixit
复杂微型机械摧毁了组件级维修的可行性。一旦相机的机械光圈因为外力或者进灰卡死，用户无法单独清理或更换叶片。上一代 iPhone 17 Pro 的相机总成定价 249 美元，拥有更复杂光圈的 iPhone 18 Pro 换件成本注定攀升。虽然模块化的相机总成方便替换，但非官方维修的门槛已经被高昂的整体零件价格拦在门外。
在网络基带的选择上，苹果同样展示了对组件供应链的精细控制。所有的 18 Pro 和 Pro Max 都搭载了苹果自研的 C2 芯片，唯独美版 18 Pro Max 仍在采用功耗更高的高通芯片。美版去掉了实体 SIM 卡槽，塞入了全系最大的 5567 mAh 电池，抵消了高通基带的额外电量消耗。这大概率是苹果最后一次使用外部基带。
iFixit 为两款新机给出了 7 分的初步维修评级。分数受损的核心原因在于，所有的内部维修都必须从高风险的屏幕拆卸开始。当任何操作都可能把低廉的电池更换变成昂贵的屏幕灾难时，硬件的可修性就被架构本身卡死了。
