13.5克的重力游戏：消费级FPV的极致边际
13.5 克，比三枚美国五分硬币放在一起还要轻。在「Make: Vol. 98」中，创客 Scott Stevenson 用公开市售的普通零件组装出这样一台带 FPV 摄像头的 65mm 无刷 whoop 无人机。
消费级 FPV 领域长期存在一套重量军备竞赛。微型 whoop 依靠涵盖保护罩的涵道设计在室内飞行，但常规整机重量多在 20 克至 30 克之间徘徊。为了在室外气流中保持灵敏的杂技姿态与飞行速度，极客们不得不牺牲视频画质与防撞刚性，将每一毫克冗余剥离。
Stevenson 这台作品的硬件单机成本约 230 美元，完成组装需耗时 2 至 4 小时。整机没有采用专用的定制芯片或昂贵的新型复合材料，全部选材均来自市面容易买到的标准零件。这场极轻化的突破完全建立在对现有零件工程极限的重新理解与剥离上。

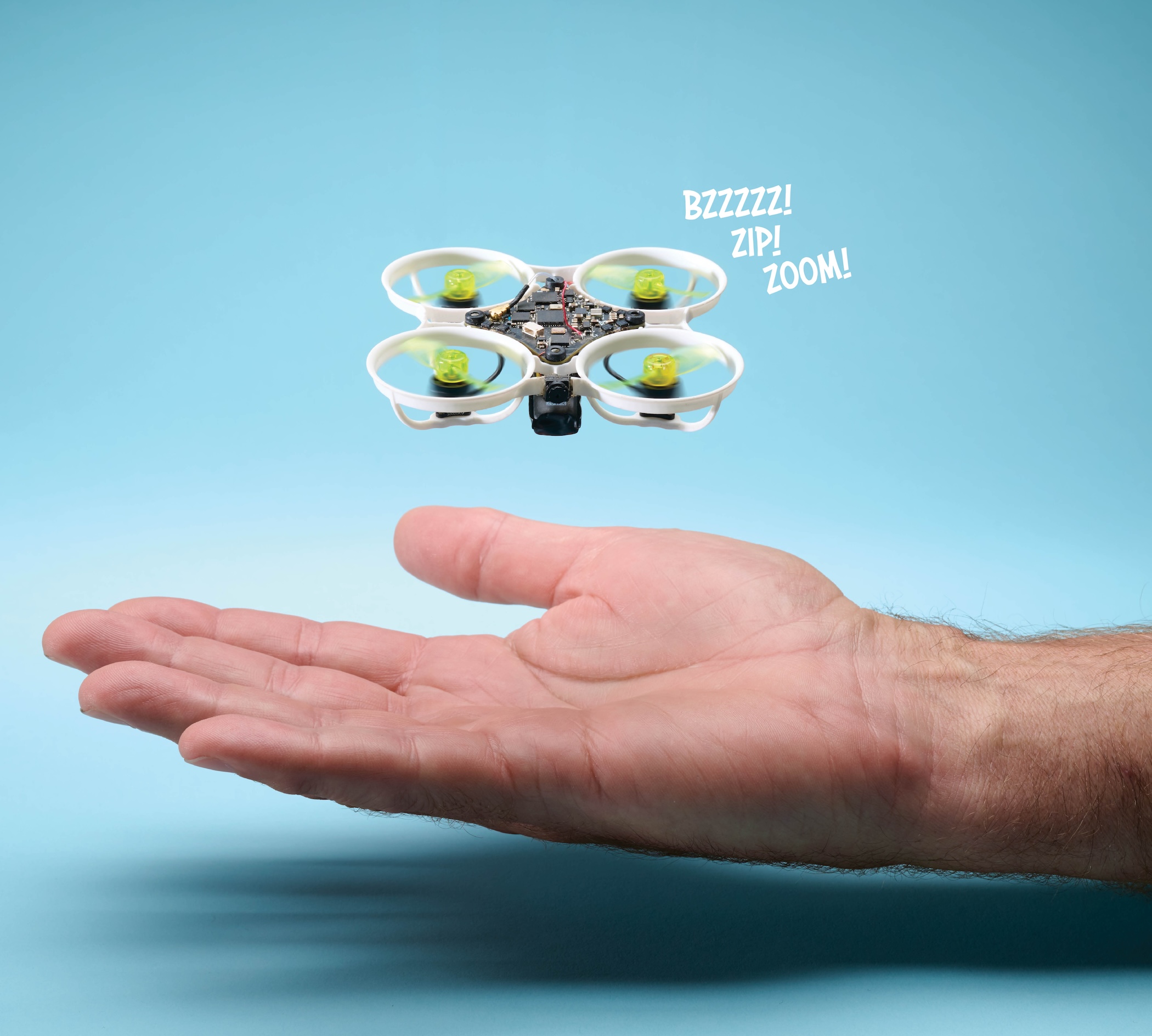

图：重 13.5 克的 65mm 极轻无人机成品。来源：Make: / Scott Stevenson
焊盘上的手术：用维修便利性换取毫克级重量
在电路板层面，常规无人机普遍使用插拔式连接器降低装配难度。Stevenson 在改装 Matrix 飞控板时，直接使用钳子配合热焊锡将板载的 4 个电机连接器整体拆除，把电机漆包线直接焊接至飞控裸露焊盘上。
常规连接器的塑料外壳与金属针脚约占整机重量的 5%。通过放弃模组化更换的便利性，直接抹平了连接器带来的物理重负。 在信号传输线上，原装摄像头配用的粗胶线被全面剥离，改用 1.3 英寸的极细硅胶线与漆包线混搭，导线端头需人工刮除绝缘漆层后方可上锡。
供电链路的改装更为苛刻。选用的超小型 FPV 摄像头工作电压要求为 3.3V，而飞控板仅引出了 5V 接口。为了避免额外引入降压模块，Stevenson 将供电线直接焊接在板载 3.3V 稳压器旁边的 SMD 贴片电容左侧引脚上。
这种微米级间距的手工焊接极具风险，黑地线搭焊至摄像头附近时若加热过久，会导致相邻的时序晶振滑动脱落。这种焊接方案已经触及手工电子改装的手术级容错极限。

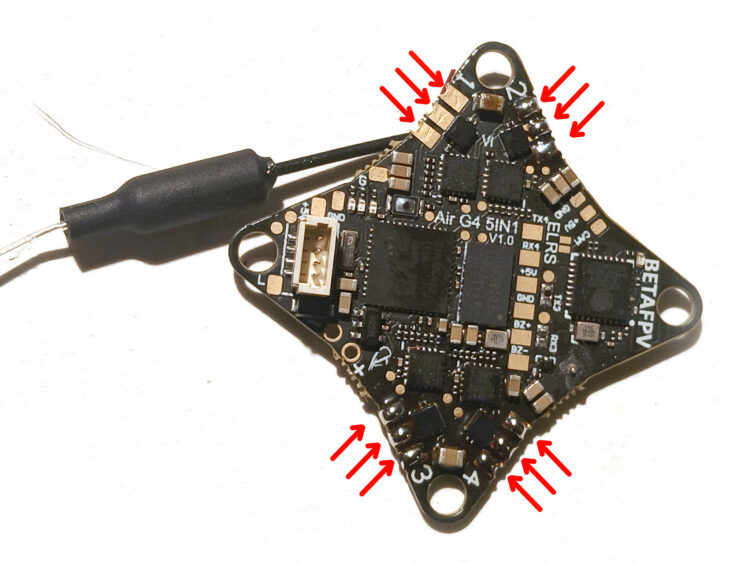

图：飞控与电机线的微距手工焊接细节。来源：Make: / Scott Stevenson
材料与气动的倒逼：从PEEK螺丝到双叶剪桨
机械固定件是传统无人机中最容易被忽略的重量沉淀区。整机结构放弃了金属螺丝，全部采用 15 颗 PEEK 塑料螺丝进行紧固。
PEEK 材料的比重仅为金属钢螺丝的五分之一。材料精简降低了死重，但 PEEK 螺丝扭矩承载上限极低，组装时稍有拧紧过头螺丝头部就会直接断裂。 在电池接口处，标准的 PH 2.0 座被拆解重焊，连接导线的绝缘外皮被手工刮薄减重。
气动与天线设计同样经历了剧烈的减重再造。飞控板上的 U.FL 天线被剥开外层屏蔽网，铜质内芯被精确剪裁至 12.92mm。
在 2.4GHz 通信频段下，12.92mm 精确契合四分之一波长谐振，在省去塑胶天线罩的同时维持了完整的信号匹配。四叶螺旋桨则被手工剪去两叶改为双叶结构，并采用「props out」反转安装模式。降低叶片数量牺牲了高推力上限，却显著降低了旋转惯量与空气阻力，让极轻机身获得了更迅猛的机动响应。
极轻DIY的本质：从成品中抠出工程空间
从 2000 年代末 FPV 飞行兴起至今，穿越机逐步分化出电影拍摄、工业巡检与军用防务等应用形态。但以 65mm 和 75mm 涵道桨机架为代表的 tiny whoop 始终保留着极客 DIY 的原始特色。
打造一台 13.5 克的无人机属于高难度项目，不仅需要配备放大镜目镜进行精细焊接，还需要深入调校 Betaflight 飞控参数。为了防止裁剪双叶桨或改动动力线引发配重失衡，新手在前五次试飞中必须保持低速低空操作。
黄色螺旋桨在 UV 紫外灯照射下呈现荧光反应，方便玩家在野外炸机后快速定位寻回。在多代原型机的演进中，机头结构与电路线路经过多次重构。极轻 whoop 的设计核心是用影像画质与结构抗冲击力为筹码，换取无与伦比的推重比和操控自由度。
图：13.5 克成品与两台早期改装原型机的对比。来源：Make: / Scott Stevenson
超越规格表：零和博弈下的极客秩序
Stevenson 的 13.5 克 whoop 展示了一种清晰的硬件研发逻辑：当厂商提供的标准成品装配方案在重量上触及天花板时，极客可以通过极致的手工改装剥离多余结构。
拆除连接器、刮削线皮、剪裁桨叶、剥离天线，每一步都是在微克尺度上进行的零和博弈。每一毫克的削减都伴随着维修难度上升与机械强度下降的代价。
这台仅重 13.5 克的 whoop 证明，消费级无人机的性能边界并不完全取决于制造工厂出厂时的规格说明书。在标准零件的物理限界之内，通过工程手段重新打磨与扣除冗余，依然能开辟出令人惊叹的飞行空间。
参考链接：
- Make: Vol. 98 Scott Stevenson 专栏
