Spartan-6 与风扇：极简主机的工程减法
2026 年 8 月 10 日，硬件拆解频道 mikeselectricstuff 剖开了 Oxford Nanopore 旗下的 MinION 掌上基因测序仪。这台外形类似于大型 U 盘的设备在生物芯片领域知名度极高，曾被送往西非埃博拉疫区与国际空间站完成现场基因检测。拆解过程暴露了主机的内部构造：电路板上核心器件仅有一块十余年前的 Xilinx Spartan-6 FPGA（Field Programmable Gate Array）、一个薄型散热风扇以及 USB 3.0 控制电路。
主机硬件定价为 2000 美元，在专业科研与医疗设备市场属于极低的价格门槛。低廉的价格来自极为克制的硬件堆叠，主机内部省去了复杂的信号高倍放大与高采样率模数转换电路。机器本体退化为极简的数据传输桥梁与热管理单元，将耗电与计算载荷释放给连接的通用电脑。
通过 USB 3.0 接口，MinION 将前端采集到的原始皮安（pA）级电流变化数据直连上位机，交由配套的 MinKNOW 软件完成实时碱基识别（Basecalling）。这种设计避开了在便携主机上集成高算力 SoC 的成本压力。散热风扇则确保微流控腔体在长时间高载荷数据采集下维持稳定的温度梯度，避免生物酶活性因局部过热而衰减。

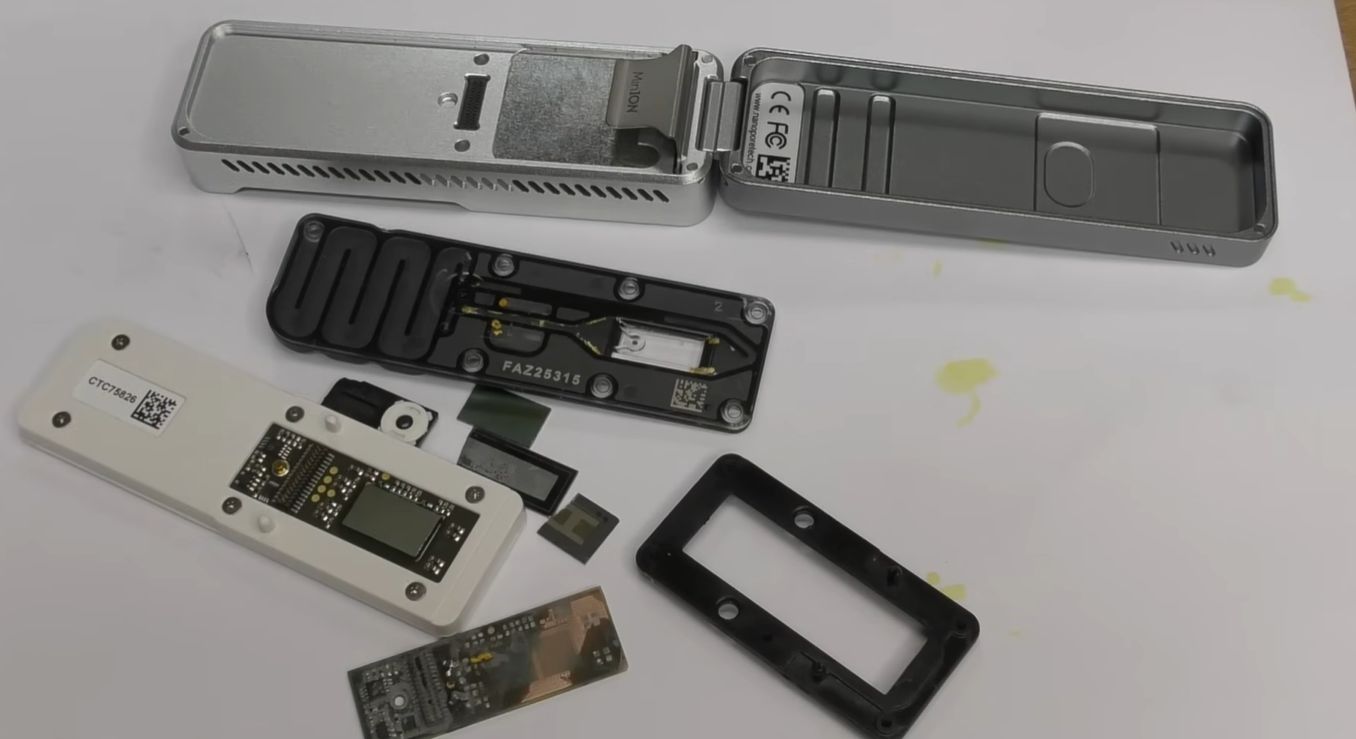

图：MinION 拆解后的内部结构。来源：Hackaday / mikeselectricstuff
2048 个纳米孔：把高密度 ASIC 塞进一次性耗材
主机的极简构造引出了核心问题：基因测序所需的电信号采集与流体控制究竟在何处完成？答案隐藏在每套售价 690 英镑的单次消耗品 flow cell 内部。flow cell 表面布满高密度引脚（High-density pitch）接触点，PCB 双面贴装了专用集成电路（ASIC）。
在 flow cell 内部，微流控通道引导待测 DNA 或 RNA 溶液流过 2048 个合成纳米孔，这些纳米孔被划分为 512 个独立控制组。每个纳米孔基底均紧贴 ASIC 的阵列电极，实时量化单分子穿过孔径时引起的皮安级离子电流扰动。每套 flow cell 售价 690 英镑且仅能使用数次，意味着厂商把制造难度最高的微信号量化芯片做成了一次性耗材。
这种将半导体芯片耗材化的工程路径，直接消除了传统测序仪因多次使用导致的交叉污染与电极老化维护问题。高密度 ASIC 随 flow cell 废弃而定期更换，保障了每一次测序均在全新电极阵列上运行。硬件制造的复杂度被封装进良率可控的微流控封装线，降解了整机的长周期维护成本。

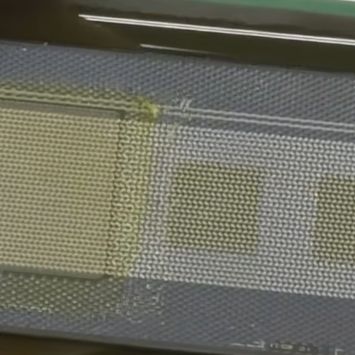

图：纳米孔芯片细节特写。来源：Hackaday / mikeselectricstuff
从野外到空间站：长读长实时测序的技术范式
Oxford Nanopore 的学术文献（如 Genome Biology 刊载的 Miten Jain 等人研究）详细阐述了纳米孔测序的技术优势。传统合成测序法（SBS）依赖数百个碱基对短片段的重复打断与荧光标记，后期需要庞大的计算集群进行拼接图论求解。MinION 的单分子长读长（1D Read）可连续读取数百 kb 的碱基序列，大幅降低了基因组重构对后端算法的依赖。
长读长能力使 MinION 在 2014 年试用及 2015 年商用后快速渗透至特殊场景。在西非埃博拉疫情期间，野外研究人员使用笔记本电脑配合 MinION 实现了数小时内的病毒变异实时追踪。国际空间站的零重力测试则证实了微流控系统在无重力环境下的毛细管驱动可行性。
实时数据流输出是纳米孔架构的另一特征。只要 DNA 链穿过纳米孔，电信号便同步上传至 MinKNOW 算法库，研究人员无需等待数十小时的完整运行周期即可在数分钟内识别特定靶向基因片段。长读长与实时流式输出的结合，使测序从依赖实验室大型仪器的离线批处理形态演进为即插即用的现场检测工具。
消费级基因检测的争议：成本下探后的数据隐私边界
硬件成本门槛从数万美元降至 2000 美元，激发了个人与极客群体自费测序的尝试。社区读者 shinsukke 分享了自费检测基因材料的经历，成功筛查出甲基化相关的维生素 B12 吸收障碍、咖啡因代谢迟缓以及高盐敏感性。这类消费级应用展现了个人健康预防的潜在价值。
自费测序的同时伴随着数据归属权的风险讨论。个人将生物样本寄送到商业机构或使用云端 Basecalling 服务时，基因组数据面临泄漏或被商业公司用于未授权靶点开发的可能。技术成本的下降迅速普及了检测能力，但数据伦理规则的制定尚未跟上便携硬件的扩散速度。
对于消费级市场而言，便携测序仪带来了数据控制权的辩证思考。极客群体渴望完全掌控本地算力与原始皮安电流数据，避免隐私数据上云。然而流动在 flow cell 上的生物化学材料依然受到供应商强绑定，硬件层面的消费自由仍然建立在封闭耗材供应链之上。
耗材化架构：基因测序仪的商业与工程收敛
MinION 的拆解清晰地揭示了现代精密生物仪器的收敛轨迹。主机采用 Spartan-6 FPGA 与散热风扇的组合，证明硬件厂商正放弃在主机端堆叠专用硬件，转向通用硬件加软件定义的模式。测序成本能够持续暴跌，根源在于昂贵且易损的电信号采集 ASIC 被成功封装为标准量产消耗品。
「剃须刀与刀片」的商业模式重新定义了技术演进的收益分布。主机以 2000 美元接近成本价入户，降低了终端科研人员与机构的接入门槛。持续产生的 690 英镑 flow cell 消费则保障了厂商在芯片迭代与微流控工艺改良上的研发现金流。
尽管该型号主机已停产，但其奠定的高密度 ASIC 耗材化架构已被后续产品完全继承。当复杂的生物化学响应被完全封装进一次性耗材，测序工具摆脱了高不可攀的实验室资产属性，演化为像打印机墨盒一样可以按需消费的技术消费品。
