夜里遛狗遇到手电筒骤然熄灭，多数使用者会直接将电池判定为废品投进回收箱。东南路易斯安那大学物理学副教授 Rhett Allain 测定两节被手电淘汰的 AA（五号）电池时，发现其端电压依然保持在 2.8V。每节电池的电压仅仅从初始标称的 1.5V 下降到了 1.4V 左右，内部蕴含的电化学能量并未消耗干净。
传统钨丝白炽灯在电池电压衰减时表现为灯丝光能减弱，因为 4,500°F（约 2,482°C）的高温热辐射发光机制允许连续电能输入。白光 LED（发光二极管）作为固态半导体器件，要求电子跃迁跨越特定的禁带宽度，必须维持至少 3V 的正向导通电压。两节 AA 电池串联供电时，只要总电压滑落至 3V 门槛以下，半导体结区就会停止导通。
当两节 AA 电池端电压降至 2.8V 时，白光 LED 的正向导通电流急剧衰减至零，手电筒随即彻底熄灭。电池停止工作并不意味着内部化学能宣告枯竭，只是输出电压落下了负载器件的硬性启动门槛。 这种电压门槛形成的工程假象，导致海量保留残余电力的电池被过早废弃。
图：焦耳小偷电路用简单元件压榨废旧电池能量。来源：WIRED / Jobanny Cabrera, Getty
双线并绕电感与晶体管的自激开关
要将低于 1.5V 的单节残电池能量提取出来，需要克服直流电无法直接经由变压器升压的电磁限制。法拉第电磁感应定律指出，只有变化的磁场才能在导线回路中感生出电动势。稳定直流电产生的恒定磁场无法在次级线圈触发感应电压，必须引入快速切断与通断的开关机制。
焦耳小偷（Joule Thief）电路通过一个双线并绕的铁氧体磁环电感和双极型晶体管（BJT），搭建出极简的自激振荡架构。晶体管在电路中充当高频可控阀门，以每秒数万次的频率反复开闭电流通道。双线同向缠绕在磁环上的两个线圈，分别扮演着驱动主回路与反馈控制回路的角色。
当单节 1.5V 电池接入初级线圈时，初始微小电流穿过电阻激活晶体管基极，促使集电极与发射极迅速导通。主线圈中建立的磁场以极高变化率穿过磁环，在反馈线圈中感应出正向电压。感应电流反过来进一步加大基极驱动，推动晶体管瞬间进入深度饱和导通状态。
磁场塌缩如何硬生生抬出 3V 脉冲
导通状态无法无限维持，当铁氧体磁芯达到磁饱和状态或集电极电流增幅见顶时，磁场变化率瞬间降为零。反馈线圈中的感应偏置电压随之消失，失去了基极电流支撑的晶体管在极短时间内快速关断。主线圈中的供电电流被瞬间截断，回路磁场失去电流维持后面临剧烈塌缩。
失去外加电流维持的磁场急剧衰减，磁通量的陡峭变化在电感两端感生出方向相反的高压自感电动势。这个瞬间产生的自感电压脉冲峰值轻易突破 3V，推动电荷冲过半导体结区点亮白光 LED。随着磁场能量通过 LED 释放完毕，电路再次回到初始状态，晶体管重新导通并开启下一轮高频振荡。
作者搭建的简易电路在测试中成功利用单节降压电池点亮了 3V 白光 LED，且连续维持数天照射。高频脉冲将微弱的连续直流电转化为间歇性高压释放，以极低占空比跨越了半导体发光器件的电压障碍。 这意味着单节低至 0.8V 的残废电池，也能在脉冲升压驱动下释放出最后一点能量。

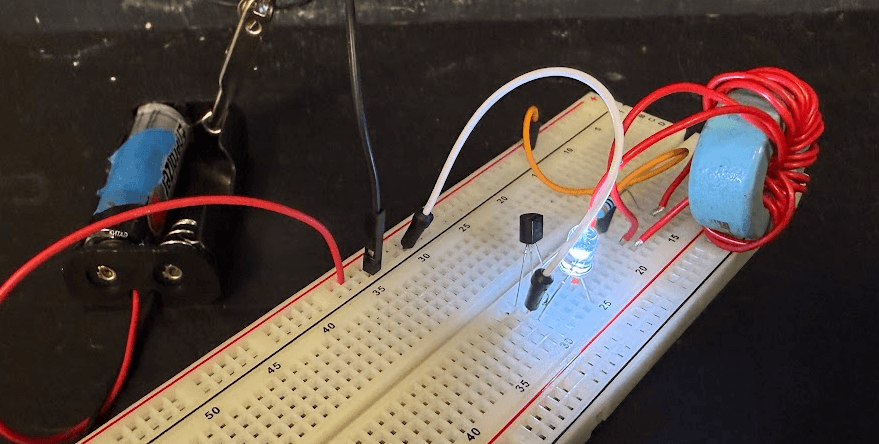

图：作者搭建的焦耳小偷实物，单节 1.5V 电池成功驱动 3V LED。来源：WIRED / Rhett Allain
从 5 分钱拓扑到现代 Boost 升压电路
焦耳小偷电路的硬件成本仅需几分钱，却完整演示了斩波升压的核心拓扑逻辑。这项极简的电磁转换技术早已走出爱好者实验室，演变成现代电子工程中不可或缺的 Boost 升压转换器。现代芯片级升压架构依然遵循电感储能、开关断开、高压自感释放这一基本脉络。
便携式手电筒和高档电子设备内部集成了微型化 Boost 电路板，通过集成脉宽调制（PWM）控制器精准调节开关频率与占空比。即使供电电池端电压下滑到 0.8V，升压芯片依然能够稳定输出 3.3V 或 5V 电压驱动半导体负载。电路设计者无需提高电池串联数量，就能实现全电压范围内的电能平稳抽取。
在光伏发电领域，太阳能电池板在阴天或强光遮挡条件下输出电压常由标称 18V 降至 10V 左右，无法直接为 12V 蓄电池充电。储能系统内置的升压转换器利用同样的升压机制抬高输出电压，确保低辐射条件下的能量收集。从微型手电到兆瓦级光伏电站，升压拓扑通过重塑电压形态决定了微弱能源的可用性。
能量边界取决于电压变换能力
焦耳小偷电路并未打破能量守恒定律，点亮 LED 消耗的每一焦耳能量依然来自电池内部的化学反应。它改变的是电能的释放形态，把无法被常规器件利用的低压连续直流电转化为可被接收的高压脉冲。虽然高频振荡伴随着晶体管发热与铁芯损耗，但其能量转换效率足以支撑微弱电流的长效输出。
在工业与消费电子设计中，设备终止运行的触发条件往往是电压阈值而非能量耗尽。废弃电能的边界并不由物理化学极限决定，而取决于系统是否配备了高效的电磁变换机制。 缺乏电压变换能力时，即使电池内保留半数电量也只能视作废弃物。
从 5 分钱的铁氧体磁环到复杂的光伏逆变芯片，电磁感应升压拓扑持续拓宽着微能获取的工程上限。解耦电压门槛与电池剩余电量的束缚关系，是现代微功率电源系统设计的基础起点。只要电磁变换机制依然在运作，电池里的最后一丝能量就不会被轻易放弃。
