剥夺指令集的极致物理降维
2026年8月28日，极客 Nick 完成了一项在性能参数上极度倒退，但在工程哲学上极具冲击力的挑战：他完全摒弃了任何现代微控制器，仅使用一系列 555 定时器，就从物理层面上硬连线重现了经典游戏《DOOM》的主题开场音乐。
《DOOM》在计算界早就成了一种标尺——从验孕棒到带屏幕的拖拉机，把这款游戏移植到各种设备上是每一代工程师的“Hello World”。但 Nick 的尝试打破了传统的软件移植路径。他不再去适配任何体系结构或指令集，而是直接用最基础的模拟与数字元件拼凑出了一套专用的逻辑流。这说明在算力堆叠的今天，依然有人试图回到计算的起点，用纯粹的物理排布来接管本该由代码完成的抽象任务。

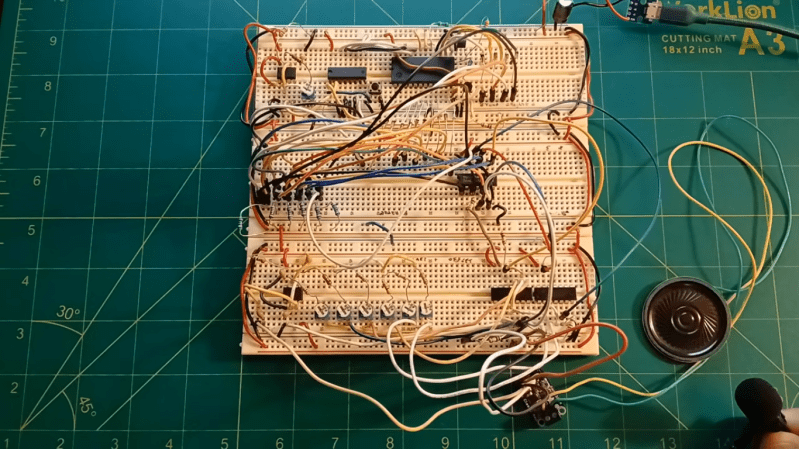

图：基于555定时器构建的DOOM主题曲发声主板电路概貌。来源：Hackaday
7 Hz 时钟下的系统心跳
在当前智能手机 CPU 频率动辄突破 3 GHz 的时代，Nick 的这套 555 定时器系统，其基础时钟频率仅有微不足道的 7 Hz。这颗充当系统心脏的 555 定时器，以每秒七次的极慢速度坚定地发出脉冲。这种低频并非技术限制，而是为了将“代码运行”的过程降维到人类肉眼可以直观观测的物理边界。
这些微弱的时钟脉冲没有触发任何高深的分支预测或流水线，而是直接喂给了一组基础的二进制计数器。计数器的输出紧接着进入译码器，在硬件板上直接切分出 15 个离散的时间周期。当运行频率被压制到个位数时，软件中虚无缥缈的时序概念，就变成了可以通过万用表探针触碰到的、实打实的电压起伏。
放弃闪存，用二极管矩阵重塑只读存储
在理清了时序问题后，电路面临的核心挑战是如何存储《DOOM》主题音乐的“谱面”。现代开发者会毫不犹豫地引入一块闪存芯片，但在这个纯硬件系统中，Nick 选择了最原始、但也最符合电子直觉的方案：二极管矩阵 ROM。
由于《DOOM》这首标志性的开场曲在这一片段中仅需 6 种不同的音高，系统并不需要庞大的存储阵列。译码器的输出端被直接桥接到了二极管矩阵上。
在特定的时间周期，电流通过特定路径导通对应的二极管，从而将抽象的时间坐标翻译成了具体的频率控制信号。这种设计将文本化的音符数据彻底物理化，用焊锡和半导体 PN 结的排列组合，硬生生地铸造出了无法被篡改的固件。
电阻网络的模拟世界回归
在数字逻辑完成了时序与状态的映射后，这套系统还需要跨越数字到模拟的鸿沟。那些在二极管矩阵中流窜的离散信号，最终拨动了一组电子开关。而这些开关的后方，正连接着整个系统的第二颗 555 定时器——它专门负责音频振荡。
这颗音频 555 定时器被设定为非稳态多谐振荡模式。当数字前端接通不同的开关时，不同阻值的电阻网络被接入 555 定时器的充放电回路。RC 时间常数的改变，精确地控制了定时器输出方波的频率，最终发出了我们熟悉的《DOOM》旋律。从方波逻辑到电容充放电，这套系统在最后关头完成了由数字世界向纯模拟物理量的优美坠落。
图：用于映射音频频率和逻辑状态的局部二极管及电阻控制阵列。来源：Hackaday
击穿黑盒的第一性原理
从现代工程的实用主义视角来看，这无疑是一种毫无性价比的折腾。任何一颗售价不到十美分的 8 位单片机，配合几十行 C 代码，都能在几分钟内实现更精确的 Chiptune 播放。Nick 耗费大量精力去焊接这些错综复杂的引脚，显然不是为了追求什么性能指标。
用 555 定时器运行《DOOM》意味着极客对算力本质的探索达到了新的高度，因为这完全剥离了现代处理器的黑盒，将复杂软件还原为最基础的电路逻辑。在我们习惯了高度封装的 API、高级语言乃至自然语言编程的今天，计算机的底层运作已经被层层抽象所掩盖。越是身处算力爆炸的 AI 时代，这种逆向剥离的极客行为就越显珍贵。它提醒所有技术探索者：剥开一切花哨的软件架构，数字世界的基石，依然是那一个个在电压驱动下诚实翻转的基础逻辑门。
