2026 年 7 月 28 日，Ledger Donjon 向 Raspberry Pi 披露了一项针对 RP2350 A4 修订版的物理攻击。在 Raspberry Pi 官方主动举办的 RP2350 Hacking Challenge 悬赏活动背景下，安全研究员 Antoine Plin 给出了一次硬件破防实证。他们切开芯片背面树脂，用脉冲激光照射特定硅片区域，让已经在工厂被永久关闭的调试端口重新开启。
攻击者最终顺畅读出了单次可编程（OTP）存储器中的 128 位挑战密钥。从物理破坏到逻辑提权，整个攻击链路走得非常精准。硬件信任根不需要魔法，只需要绕过外围的逻辑验证，找准没有任何防护的终端物理寄存器。
安全链条断在最后一步
OTP 存储器里的安全状态读取机制拥有很高的冗余度。为了防止偶发位翻转，RP2350 的关键状态使用了「三选八投票」和「三冗余多数投票」机制。设计者在这里投入了大量逻辑门资源。芯片在上电时能准确感知自己是否被禁用了调试功能，常规的环境电磁干扰根本无法欺骗这套严格保护的验证系统。
真正的漏洞出在终端寄存器上。决定调试端口开关的 DEBUGEN 寄存器，在数据手册里没有任何冗余记录、奇偶校验或多数表决的记载。OTP 读出的安全状态就算再严密，最终也要写入这个缺乏保护的单点寄存器。
DEBUGEN 寄存器内部包含五个关键的功能位：PROC0、PROC0_SECURE、PROC1、PROC1_SECURE 以及 MISC。芯片设计规则要求，必须将核心的基础调试位与 Secure 调试位同时置 1，才能对该核开启 Secure 调试权限。攻击者在实测中精确打中了两个关键坐标，成功把核心 1 的这两个位都置上，使得最终读出的值为 0xc。
| 安全模块与防护机制 | 芯片设计层面的初衷与手段 | 激光注入攻击中的实际表现 |
|---|---|---|
| OTP 安全状态读取 | 使用三选八投票与三冗余多数投票机制，抗随机位翻转 | 成功抵御了常规干扰，攻击者并未选择在此处正面强攻 |
| DEBUGEN 寄存器 | 依赖 OTP 投票结果一次性写入，本身无冗余校验门电路 | 被激光单点精确翻转，成为开启底层调试权限的核心突破口 |
| DEBUGEN_LOCK | 设计为写 1 后即物理锁死，直到芯片下次复位前都无法清除 | 被激光意外置 1 后，固件无力将其写回禁用状态，反成驻留后门 |
| 运行时内存持久锁 | 固件每次启动时主动写入 sw_lock 寄存器来收紧读取权限 | 攻击者利用 RP-AP 抢先触发复位，固件并未运行，锁机制未能生效 |

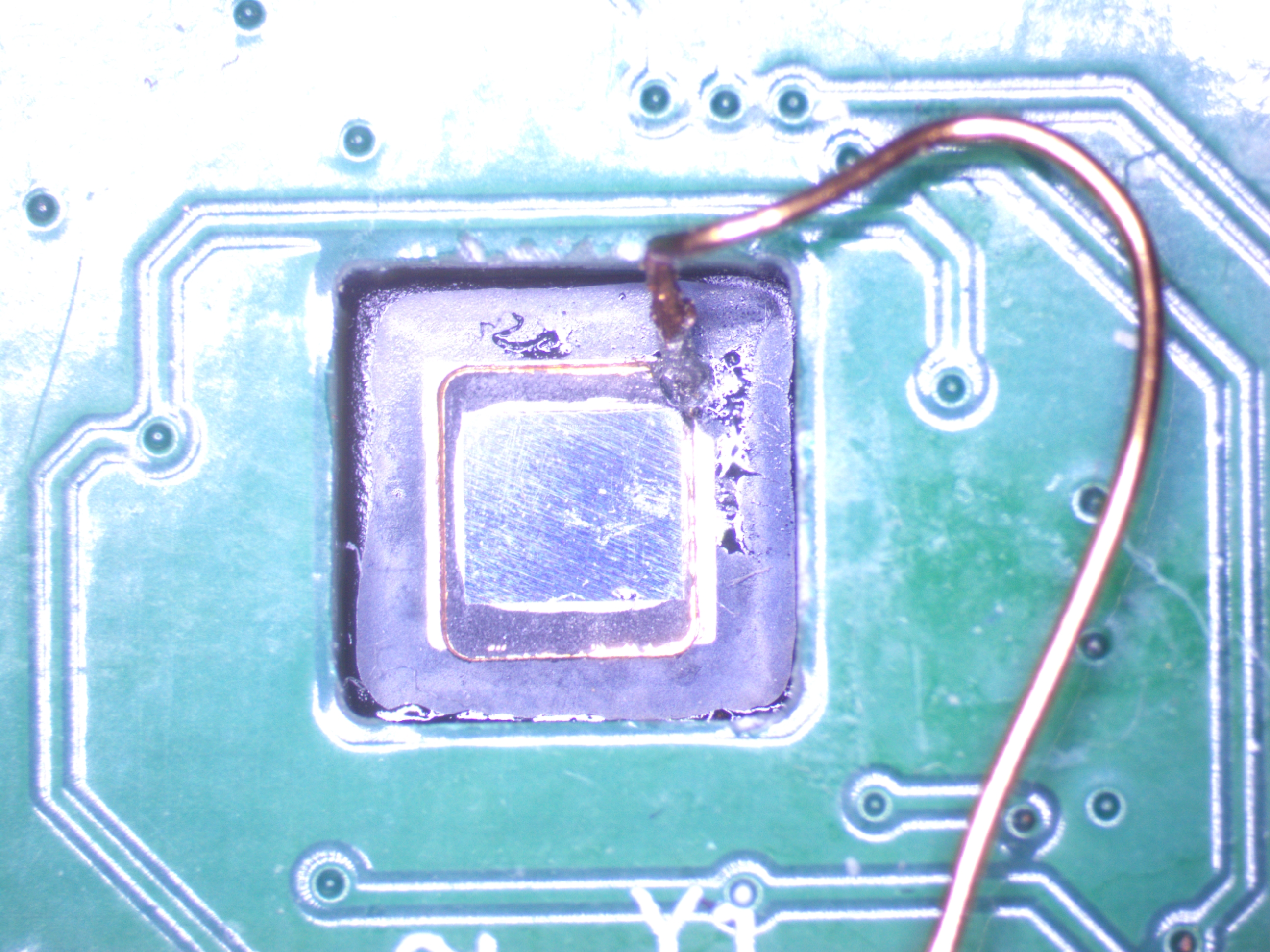

图：背面开盖后的 RP2350，焊在分析子板上。来源：Ledger Donjon
用 200 帧图像求均值找靶心
定位攻击目标点比开枪本身更难。攻击团队把选中的 DEBUGEN 位在循环里反复翻转。随后用光子发射显微（PEM）技术，采集了 200 帧全视场图像求均值堆叠。
他们将目标位置在 0x3 与 0xc 两种状态掩码下的均值相减。这种差分定位原理过滤了静态背景、传感器偏置和热发射的底噪，剩下的高亮像素就是与目标位对应的微小硅片发光点。

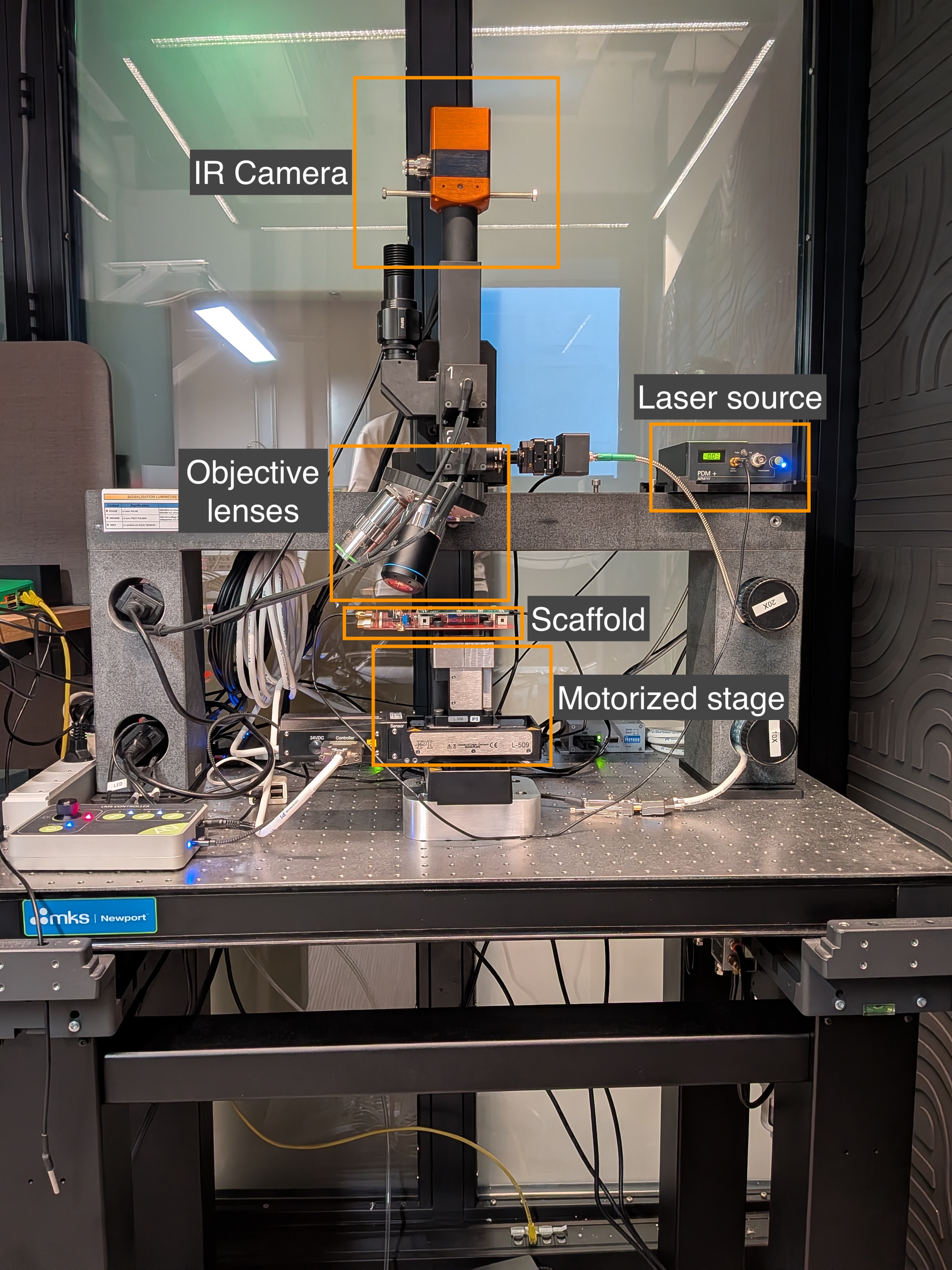

图：攻击用的实验台全貌。来源：Ledger Donjon
拿到靶心坐标后，他们换上 50x 物镜，打出 100 纳秒脉宽、980 纳米波长的脉冲激光。激光器的最大光功率高达 2.97 W，实际注入时使用了约 40% 的输出，相当于 1.2 W 的峰值功率。每次脉冲后，他们通过串行线调试（SWD）回读访问端口状态，以此校准两个相距仅几微米的作用点。微米级的误差修正，决定了物理攻击能否从理论走向现实。
当降级使用 20x 物镜复现时，攻击流程当场失效。20x 物镜的光斑太宽，同时打到了「置位」和「清零」两个邻近的逻辑区域，导致无法向寄存器写入预期的值。激光故障注入对空间精度的要求卡死在微米级别，光学设备的物理解析力直接画出了攻击的成败边界。

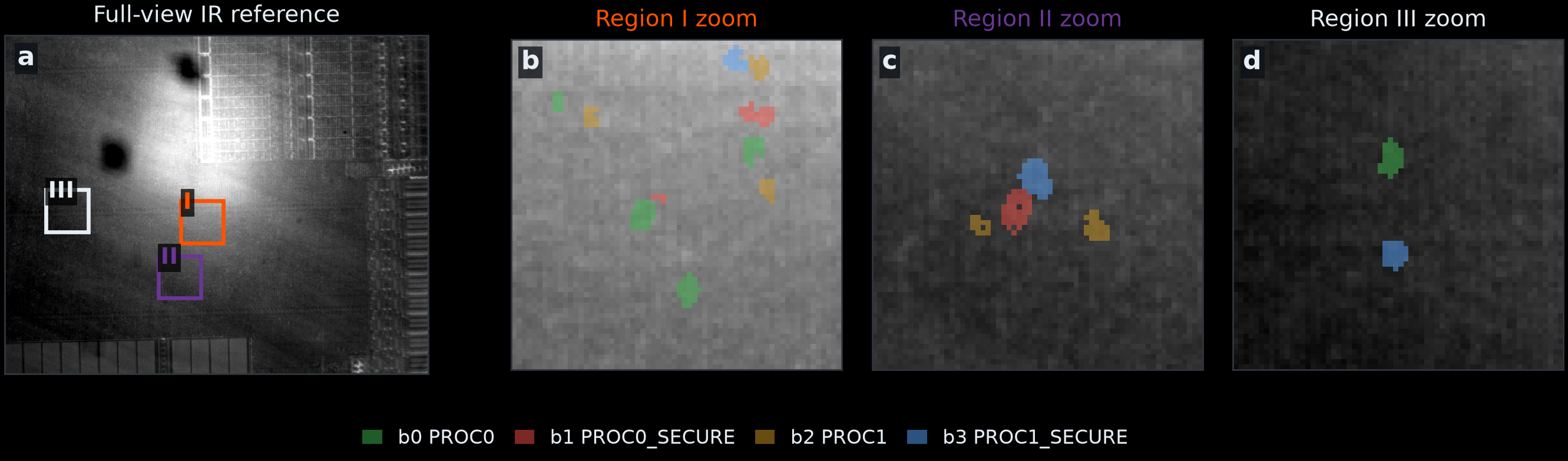

图：红外全视场 + 彩色标出的 DEBUGEN 位点。来源：Ledger Donjon
物理锁死反而帮了攻击者
芯片本身并非没有防御机制，甚至还设计了硬件级的自毁式防御。DEBUGEN_LOCK 寄存器设计为写 1 后就直接锁死，直到全盘复位前都不可清除。但这种针对软件环境的只读锁，在物理激光面前暴露了局限性。
实测中锁定位被高能脉冲意外置 1 后，系统固件再也无法将 DEBUGEN 的值写回安全的禁用状态。硬件锁死机制原本是为了防止恶意软件篡改权限，在物理破坏下反而成了攻击者的驻留工具。 它把原本可能只是一瞬间打开的调试通道，固化成了稳定敞开的大门。
拿到底层通道后，完整的取密钥链条顺畅跑通。RP2350 的恢复复位机制（CTRL.RESCUE_RESTART）可以通过始终对外开放的 RP-AP 端口触发。攻击者通过该通道触发复位后，芯片直接停在启动 ROM 的等待路径。原本负责安全初始化的用户签名固件根本没有机会执行。
正常的安全流程中，存放密钥的 OTP page 48 拥有持久锁（PAGE48_LOCK1 = 0x3c3c3c），只允许 Secure 状态读写，Non-secure 状态无权访问。固件会在每次启动时写入 sw_lock[48] = 0b1111，在运行期收紧这把锁。由于固件被抢先阻断，运行期锁没有生效。攻击者用指令停住核心 1，利用已经获取的 Secure Mem-AP 权限，直接从 OTP 行 0xc08 至 0xc0f 读出了完整的 128 位挑战密钥。
复现成本从 25 万美元跳水到 1 万美元
在 Hacker News 的社区讨论中，25 万美元的显微设备总价让部分开发者松了一口气。但一位做过 MPC5566 攻击复现的工程师给出了另一笔账。25 万美元是用于探索未知芯片、记录管脚响应模式的整套顶配显微分析实验室造价。如果目标仅仅是复现已知的注入点位，熟练的硬件工程师用低于 2.5 万、甚至低于 1 万美元的家用实验台就能跑通全流程。

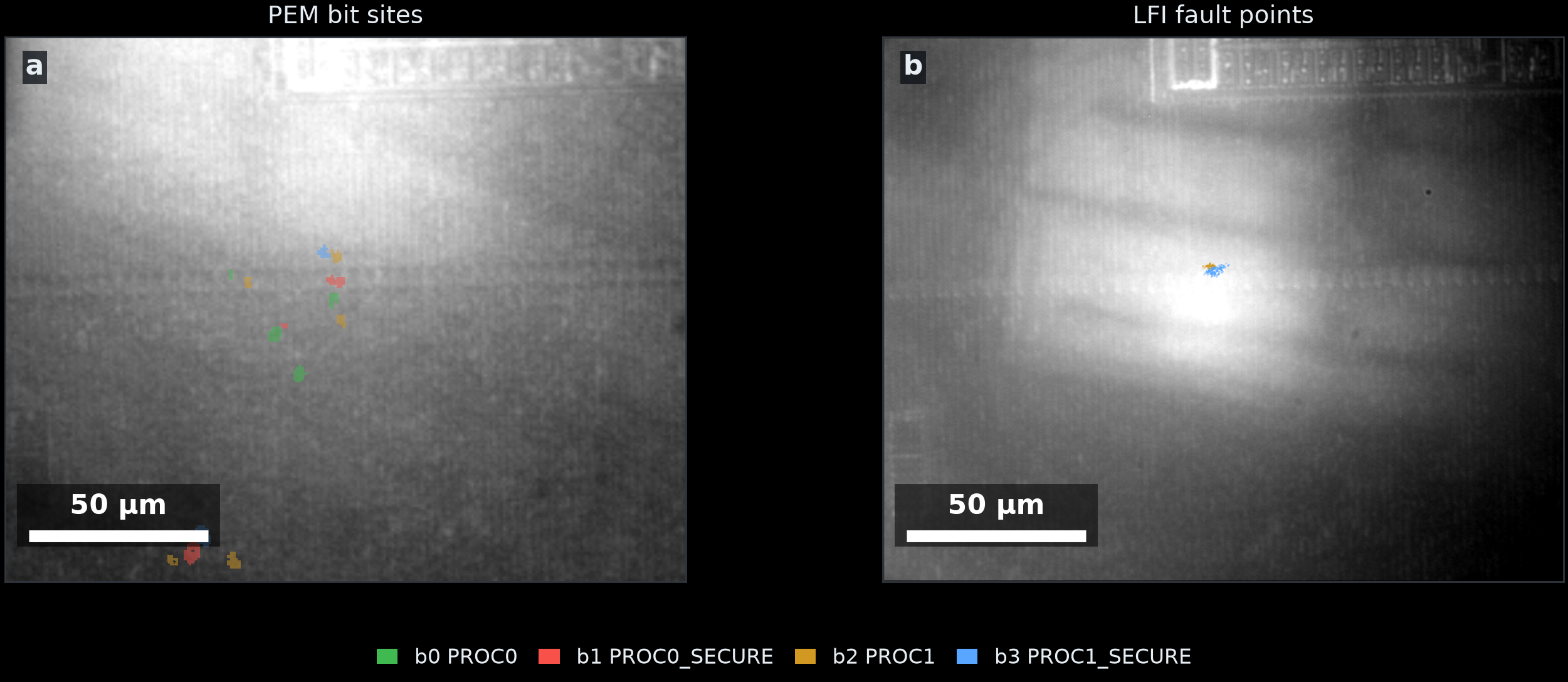

图：左：PEM 位点；右：激光故障作用点。来源：Ledger Donjon
硬件攻击降本的路径非常清晰。开发者直接采用售价仅约 5000 美元的 ChipShouter 电磁注入工具，就能搭建出一套足以复现该攻击的简易平台。更激进的评估指出，此次攻击的核心步骤只需要翻转特定位置的单个比特。一旦具体的注入方法原理和硅片物理坐标位置被公开，下游研究者甚至可以将其做成盲打式的散弹扫描夹具。
安全对抗的真实门槛，其实是首批探路者的设备折旧费到底由谁来承担。 首批研究验证了可行性后，后续的攻击复制成本会呈指数级下降。
安全链强度等于最弱一环
一部分社区声音认为，要求一颗批发价约 0.80 美元的微控制器挡住物理层面的开盖注入并不现实。这颗芯片内含四个核心，两个插槽各可选 Arm Cortex-M33 或 RISC-V Hazard3 架构，在同等价位区间内的性价比已经拉满。另一方则坚持，与二十五年前设计、至今依然能利用数学复杂度抵御暴力破解的 AES 密文截然不同。硬件层面信任根的保质期，正在随着桌面级硅片攻击设备的迅速普及和降价而快速缩短。
「永久禁用」本质上是一个只存在于软件维度的承诺。只要决定最终权限的那个物理触发器本身没有任何冗余防护，前面的验证流程堆叠再多选票和校验逻辑，攻击者依然可以绕过外围防线一击击穿。 安全链条的极限强度，永远只等于最弱的那一环。
