2026 年 10 月 12 日，苹果芯片工程副总裁 Dan Murray 与热设计高级经理 Banafsheh Barabadi 接受媒体专访。他们公开了折叠屏 iPhone Duo 内部的核心热工细节。面对机身对折后厚度翻倍的结构难题，工程团队在微型铰链内部穿入了一根柔性高导热石墨热管。
这项设计改变了机身导热路径。两侧原本相互独立的金属外壳，被铰链内穿引的热管连成了整体。展开时轻薄的机身与对折后的散热面积矛盾，由此找到了解法。

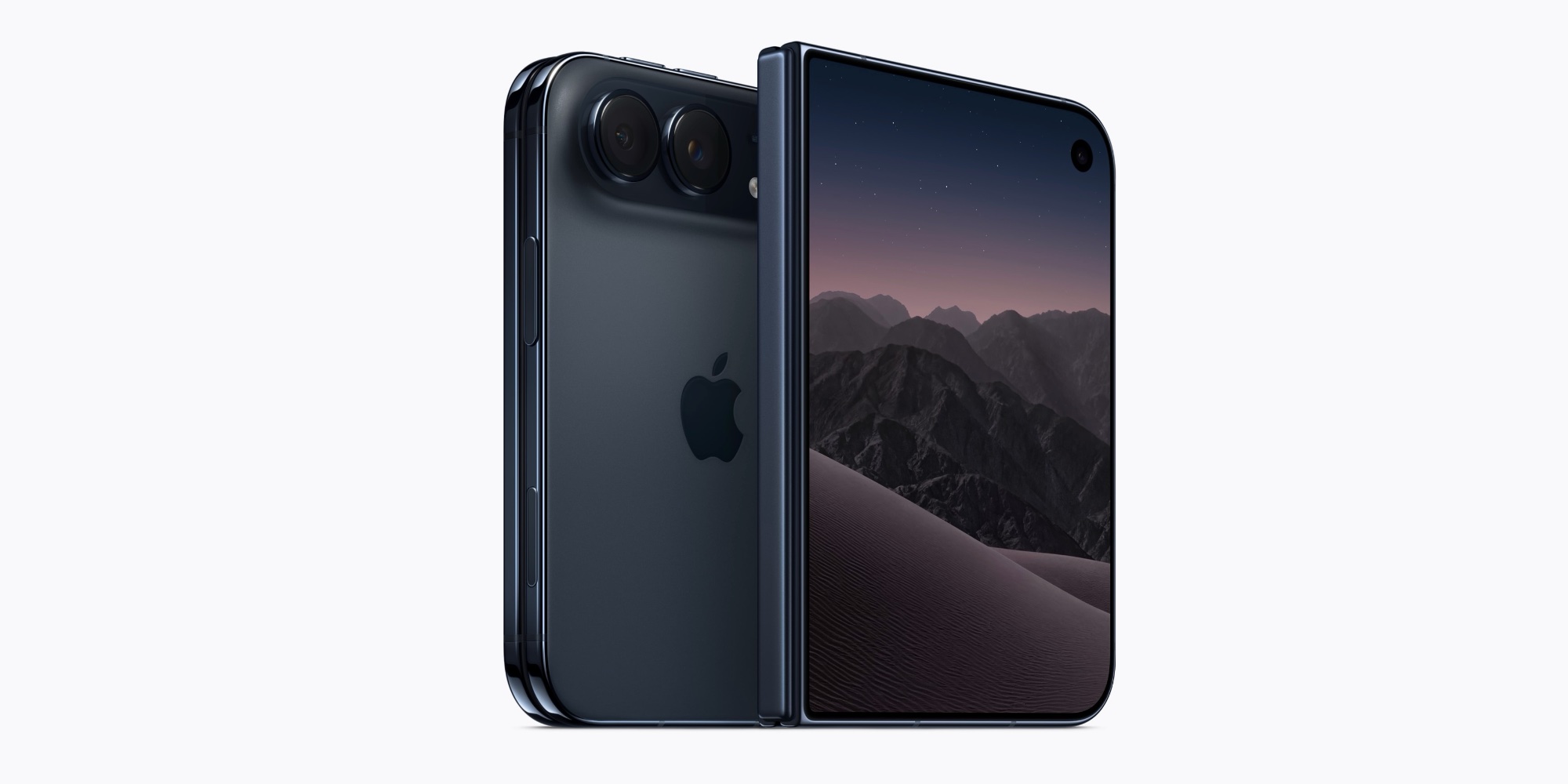

图：iPhone Duo 展开后的纤薄状态与折叠形态对比，闭合后机身厚度翻倍。来源：9to5Mac。
机身对折厚度翻倍：折叠屏遭遇散热面积腰斩
折叠屏设备的热力学困局，源于机身几何构型的根本冲突。设备展开时，宽大的机身背板能够高效向外辐射热量。一旦将机身对折，整机厚度增加一倍，有效对流与辐射表面积骤降 50%。紧密贴合的双层外壳相当于在热源外侧裹上了保温层。
元件布局的不对称让积热进一步加剧。为了控制机身重量，核心处理器、高频射频模组与电源芯片全部塞在其中半扇机身中。另一侧机身内部通常仅放置副电池或辅助显示电路。主板所在一侧迅速沦为高温孤岛，在重载运行 8 分钟内就会触碰温控红线。
传统折叠屏通常向发热妥协。为了避免局部烫手，设备固件普遍设置了严苛的降频阈值。处理器高频运行往往只能维持几分钟。苹果要让首款折叠设备承载专业级生产力，必须打破单侧积热的几何宿命。
图：台积电 2nm 制程打造的苹果 A20 Pro 芯片，采用 DRAM 侧置的 WMCM 封装。来源：PCMag。
从 PoP 到 WMCM：横向排布撕开芯片直触散热通道
导热重构的第一步始于芯片封装。iPhone Duo 搭载了台积电 2nm 制程打造的 A20 Pro 处理器。芯片集成 2 颗超级核心与 4 颗能效核心，多核 CPU 性能提升 20%，同时配备了 7 核 GPU 与第二代神经加速引擎。为了驱动内外双屏，内部还集成了额外的第二显示引擎。
密集的晶体管带来了高发热通量。Dan Murray 透露，苹果在 A20 Pro 上放弃了沿用多年的 PoP 层叠封装技术。传统的 PoP 封装将 LPDDR 内存芯片垂直骑跨在处理器上方。这种堆叠设计虽然压缩了主板面积，却在发热核心头顶覆盖了一层隔热层。
A20 Pro 改用晶圆级多芯片模块封装。内存芯片从垂直层叠移至水平身侧。这一改动直接清空了芯片正上方空间。热设计团队获得了直达裸硅表面的导热通路，拔除了阻碍纵向热传导的结构瓶颈。
泡棉金属复合均热板：毫秒级热传导兼顾微观公差
打通垂直通路后，热量必须即刻导向均热主体。Barabadi 拆解了 A20 Pro 散热架构的四大支柱。第一支柱是裸硅直触通路。第二支柱则是连接芯片与均热板的特殊界面材料，苹果称之为泡棉金属复合层。
折叠设备内部公差只有数十微米。金属中框在受热膨胀或承受外部跌落冲击时，内部容易产生微米级微小形变。传统硬质导热膏在反复形变后容易产生裂纹。微孔金属泡棉与导热填料的复合结构，在吸收形变应力的同时守住了微米级接触面。
第三支柱是不锈钢均热板。其有效蒸发面积达到 iPhone 17 Pro 的 3 倍，内部循环水充注量显著提升。第四支柱是屏幕背部的纳米孪晶铜金属板与高导石墨膜。两层材料相互协作，把热流在毫秒内沿屏幕平面横向摊开，消除了正面局部过热现象。

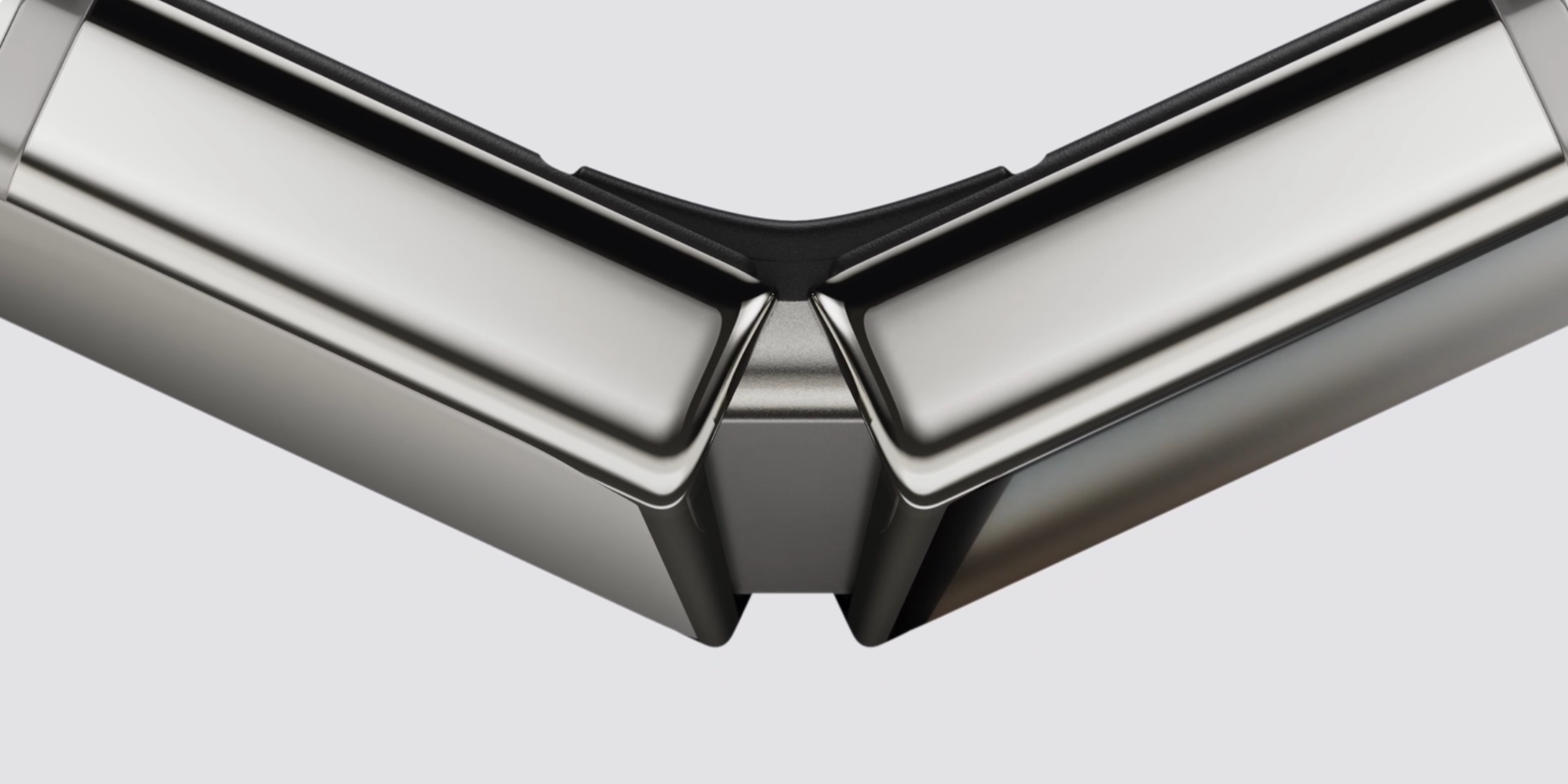

图：iPhone Duo 铰链中框转轴微距细节，内部容纳柔性导热管与排线通道。来源：9to5Mac。
柔性石墨管贯穿铰链：两块独立机身拼成整片均热面
在折叠闭合状态下，单侧外壳的散热能力仍有物理极限。iPhone Duo 内部的均热板设计得十分轻薄，且处于悬浮受力状态。单侧机身难以长时间消化高负载热量，副机身成为天然的散热扩展区。横亘在两半机身之间的活动铰链，是打通两者的必经之路。

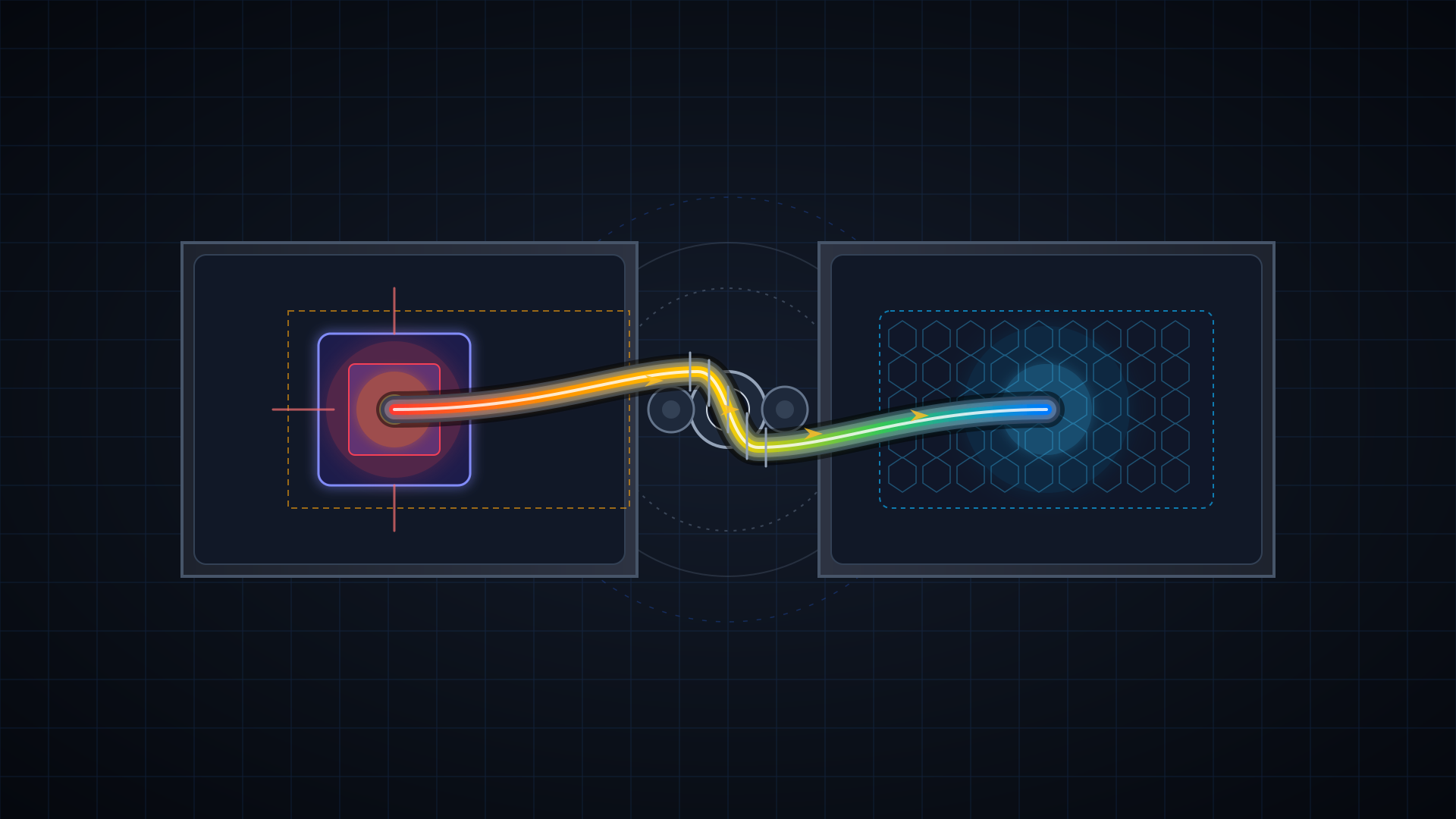

铰链内部空间格外拥挤。齿轮传动机构、阻尼连杆以及连接双屏的高速排线塞满了狭小空间。苹果工程团队在铰链中轴内预留出特殊曲率通道，穿入一根定制的柔性石墨热管。这根热管一端贴紧主板侧均热板，另一端越过活动轴心，贴入副机身的铝合金中框。
柔性热管采用多层高取向热解石墨压制而成。材料具备优异的弯折回弹性与极高的轴向导热系数。跨铰链通道打通后，热流持续涌入冷区机身。跨铰链导热让对侧闲置机身分担了近 40% 的热负荷，两块物理隔绝的外壳在热力学层面合并为一体。
数十万次弯折寿命：柔性导热拓宽双屏重载上限
在机械活动关节内布置导热组件，首要考验是抗疲劳寿命。折叠屏每天承受高频次弯折，几年内开合循环突破数十万次。普通铜合金热管在几十次弯折后就会疲劳脆裂。石墨热管必须在反复扭曲下拉伸自如。
这一关键部件由苹果热设计团队与机械工程团队联合攻关。团队调校了石墨晶格排布与外层保护聚合物配比。实测显示，该导热管历经数十万次开合弯折后，热导率衰减低于 3%。即便在严寒与高温高湿环境下反复开合，管体依然保持机械结构完好。
高效均热打破了折叠屏的性能枷锁。官方实测数据显示，iPhone Duo 的 GPU 持续性能比上一代旗舰提升了 35%。32 核神经网络引擎在运行端侧大模型时，也能持续输出高算力。弯折衰减低于 3% 的柔性热管，让端侧 AI 与 GPU 免受频繁降频之苦。
工程权衡伴随隐忧：集成度提升推高后期维保门槛
跨铰链均热架构提升了散热上限，这一设计也引入了更严苛的维修挑战。iFixit 在拆解评估中提到，柔性石墨热管穿引铰链大幅推高了转轴总成的集成度。铰链内部几乎没有预留多余公差。一旦转轴受损，维修人员往往需要整组更换屏幕与散热单元。
高度集成的装配工艺推高了售后维护成本。石墨管在数年长期使用后的微观分层老化风险，仍需市场实际检验。在保障机身散热上限与控制硬件可维护性之间，苹果坚定选择了优先保障性能释放。
跨铰链柔性热管打破了对折机身的导热壁垒。精密铰链从单纯的机械折叠关节，演变成高效的传热桥梁。当柔性热管把机械铰链改造成高效率的热流通道，折叠屏设备首次在持续高负载场景中追平了直板旗舰。
