硅片上的直喷水流：把水冷头扔进垃圾桶
2026 年 8 月，DIY 硬件频道 TrashBench 发布了一项测试：彻底摒弃水泵与铜水冷头，将 3D 打印接头用环氧树脂直接粘结在裸 GPU 和 CPU 芯片表面。实验人员将水流直接泵入暴露在空气中的硅晶圆，让冷却介质直接冲刷热源。直喷水冷的 GPU 核心温度比使用专业铜底水冷头时低了数摄氏度，而相同方案的 CPU 却在开机瞬间过热宕机并渗漏。
在硬件极客的认知中，铜冷头与微通道结构是水冷系统不可或缺的基石。TrashBench 的测试视频迅速获得超过 3000 次点赞，引发了社区对芯片封装级散热的集中讨论。这一实验用真实数据打破了「铜底冷头必然优于直接换热」的固有观念。

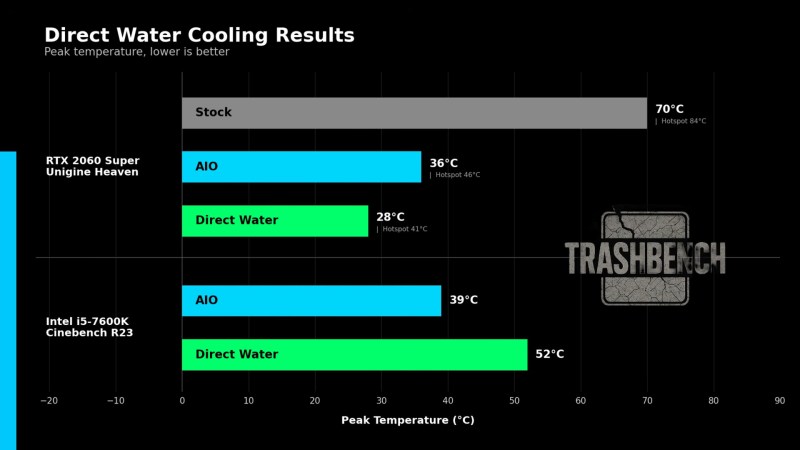

图：裸芯片直喷水冷与传统专业水冷的散热性能对比。来源：Hackaday/TrashBench
测试中的 RTX 2060 GPU 在直喷水流下成功维持高频稳定运行，证明了液体直接接触硅片表面具有极高的瞬态换热效率。相比之下，Intel CPU 在失去冷头后核心温度飙升至 100°C 保护线，触发过热关机。同等冷却条件下截然不同的结果，将工程焦点锁定在芯片本身的物理结构上。
热流密度之差：大 Die 与小芯片的散热博弈
芯片散热的决定性变量是单位面积的发热功率，即热流密度（Heat Flux）。作为测试对象的 RTX 2060 搭载 TU106 核心，芯片面积达到 445 平方毫米，在 160 瓦满载功耗下的平均热流密度约 0.36 瓦每平方毫米。这一较低的热流密度意味着热量均匀分散在较大硅片表面，水流直接冲刷即可带走足够的能量。
与 GPU 形成鲜明对比的是 Intel 台式机 CPU 的芯片布局。现代 CPU 采用高密度微架构与芯片组封装，核心集中在不足 100 平方毫米的狭小区域内，局部热流密度经常突破 1.5 至 2.0 瓦每平方毫米。在 200 瓦功耗下，CPU 核心区域单位面积的发热量达到传统 GPU 的四倍以上，热流密度的数量级差异决定了散热机制的分化。
当热流密度超过 1.0 瓦每平方毫米时，平坦硅片表面无法提供足够的分子碰撞概率来完成高强度热交换。GPU 的大 Die 结构天然拥有广阔的热交换基底，水流直接喷射即可达成优异的散热性能。CPU 的热量高密度积聚效应超出了水流在平坦硅表面上的换热极限，导致热量积聚并引发过热保护。
导热阻力与换热面积：冷板存在的工程逻辑
铜水冷头在传统散热架构中承担着热量扩张器（Heat Spreader）的角色。高导热率的金属铜迅速将 CPU 积累的集中热量向外传导，把不足 100 平方毫米的集中热源扩展至数千平方毫米的微通道网格上。冷板内部密集的微鳍片结构使实际换热面积增大 5 至 10 倍，弥补了液体对流换热系数在小面积下的不足。

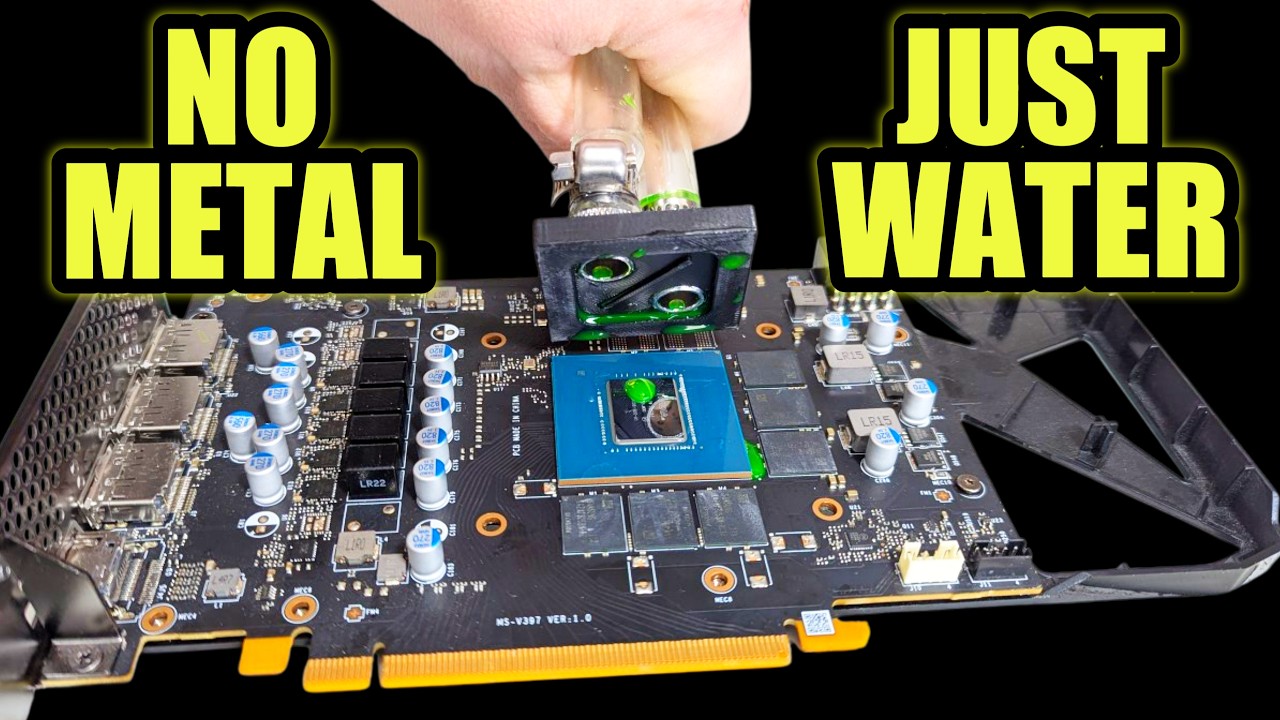

图：TrashBench 频道直接向运行中芯片泵水的实验现场。来源：TrashBench/YouTube
直喷实验中的环氧树脂胶水与 3D 打印塑料外壳带来了额外的界面热阻与物理应力问题。环氧树脂的导热系数通常仅为 0.2 至 0.8 瓦每米开尔文，与金属铜 400 瓦每米开尔文的导热能力存在数个数量级的差距。在 CPU 高热流密度冲击下，胶层微裂缝引发了冷却水泄露并险些烧毁硬件。
这一工程事实表明，水冷头是高热流密度芯片维持热平衡的面积扩展载体。缺失了金属冷头的二次扩容与微流道结构，平坦硅晶圆在面对高发热密度时极易陷入局部热阻塞。GPU 能够在缺失冷头的情况下运行，源于其芯片物理尺寸本身已承担了热量扩展功能。
从 Cray X1 到 TSMC 片上微流道：高密度散热的工程演进
直接让冷却介质接触芯片表面并非现代 DIY 极客的首创，在超级计算机史上早有先例。著名的 Cray X1 超级计算机曾采用多芯片模块（MCM）流体喷射冷却技术，利用不导电的氟碳化合物在 CPU 工作温度下发生相变沸腾。两相冷却利用液体汽化潜热带走巨量热能，克服了单相水流在平坦表面换热能力不足的缺陷。
半导体厂商正将直喷水冷的思想推向微观芯片制造领域。2023 年，igor’sLAB 报道了 3D 打印裸 Die 直冷流道的研究进展。在 2026 年的 VLSI 研讨会上，台积电（TSMC）展示了直接在硅芯片背面刻蚀微流道的集成水冷方案，将微米级水道直接集成进硅片内部。
台积电的实验方案将微米级水道直接集成进硅片内部，用硅片内的高密度三维微鳍片结构替代外置冷板。这种方式保留了液体直触热源的低热阻优势，同时解决了平坦硅面换热面积不足的瓶颈——微流道在芯片内部把换热面积放大了几个数量级。从公开报道来看，这类方案的共同指向是：把流道刻进硅片，绕开”外置冷板扩展面积”的中间环节。
极客整活背后的物理约束：封装级散热的未来路径
TrashBench 的直喷水冷实验表面上是一场戏剧色彩的极客整活，实质上完成了一次直观的热力学边界测试。实验验证了散热系统的核心矛盾在于界面热阻与有效换热面积的动态博弈。在消费级芯片功率密度持续攀升的背景下，传统的金属冷头加导热膏架构正逐步逼近热传导极限。
GPU 与 CPU 在直喷测试中的分化，为下一代封装散热设计提供了清晰的技术参照。GPU 架构凭借较大的芯片物理尺寸与分散的热源分布，率先展现出无冷头直冷的可行性；而 CPU 与 Chiplet 混合封装系统则必须依赖微通道扩展或片上流道集成来化解局部热点。
水冷头形态的演变从未停滞，直喷实验在 GPU 上赢过专业水冷、在 CPU 上遭遇失败，再次印证了热流密度决定散热架构的选择。Chiplet 堆叠与 3D 封装正成为半导体主流，将冷却介质引入芯片内部已从实验室概念迈向产业落地。水冷头终将以片上微流道的形态嵌入硅片之中，继续推高算力密度的极限边界。
