2026 年 9 月 14 日，富士通发布核心制程达到 2nm 的新一代服务器 CPU——MONAKA，同步释出配套的服务器硬件。在这份面向企业与国防部门的宣发中，这颗硅片被包装成重塑日本技术主权的标志资产，迅速拿下 Hacker News 当日榜首的 476 分。
MONAKA 是「最中」，一种传统红豆夹心点心。富士通刻意挑这个名字，就是要将纯日本制造的叙事跟这块硅片死死捆绑。
**在这层国家主义的糖衣之下，是一个精密但残忍的行业现实：日本能独立设计、命名并组装一颗顶配的 2nm 处理器，但最终把它在晶圆上刻出来的，依然是台积电系的海外代工产能。**绕开美国的技术封锁并不等于绕开全球半导体分工，主权叙事的卡点只是从架构图纸换到了更底层的晶圆机台。
名字藏着红豆馅，掩盖不住 ARMv9 底色
富士通在发布会上极力渲染其单节点的吞吐量，宣称在 AI 推理场景下的性能是其他通用 CPU 的 2 倍。
它纸面上的参数足够硬核。最高运行频率推到 3.8GHz，单精度浮点算力达到 4.3 到 6 TFLOPS。为了榨干这股算力，芯片完整支持 SVE2 向量指令集，并内建专门针对矩阵运算优化的硬件模块。
把矩阵算子塞进通用处理器，是应对大语言模型小批量推理的行业标配。用传统标量指令去算张量乘法等于拿单发步枪点射，而专用矩阵加速就是把火力升级成面杀伤，直接拉升每个时钟周期的浮点吞吐率。
但在海外技术社区，多条高赞评论直接戳破了新闻稿里被淡化的底层事实：剥开 MONAKA 这块日式点心的红豆馅，里面跑着的指令集依然是标准的 ARMv9 架构。

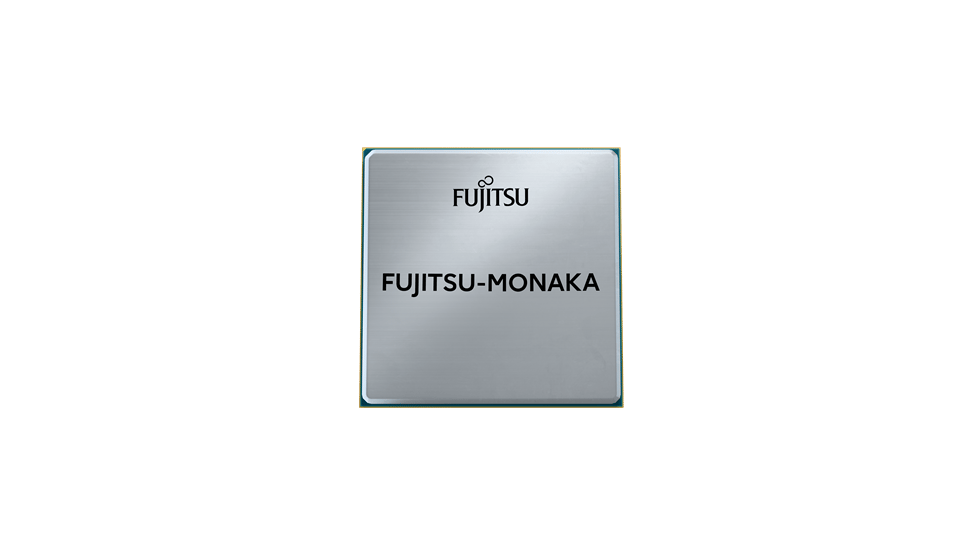

图：FUJITSU-MONAKA CPU 官方产品图。来源：Fujitsu 新闻稿
采用公版架构不是技术退缩，是对软件生态的妥协。为了让各类企业与国防系统无缝接入，富士通引入 Arm CCA 机密计算架构，利用纯硬件加密保护内存数据。这种硬件级的内存隔离从物理上阻断恶意程序的窥探，是它打入欧洲和日本数据中心市场的必备门票。
单路榨出 844GB/s 带宽，用 CXL 填平显存沟壑
在大模型推理的战场上，计算力往往不是第一道墙，内存带宽才是真正的生死线。
MONAKA 给出的解法是用 3D 堆叠把不同功能的裸片组合起来。昂贵的 2nm 先进工艺全部留给对算力最饥渴的计算核心，而缓存与 I/O 模块则放到了成本更低的 5nm 节点。这种异构堆叠把极紫外光刻机的时间留给了刀刃，在不损失整体吞吐率的前提下，大幅压低了单颗芯片的制造成本。
在 I/O 侧，这颗芯片拉满 12 个内存通道，支持高规格 DDR5 RDIMM，单路传输速率跑满 8800MT/s，总带宽飙到了 844 GB/s。

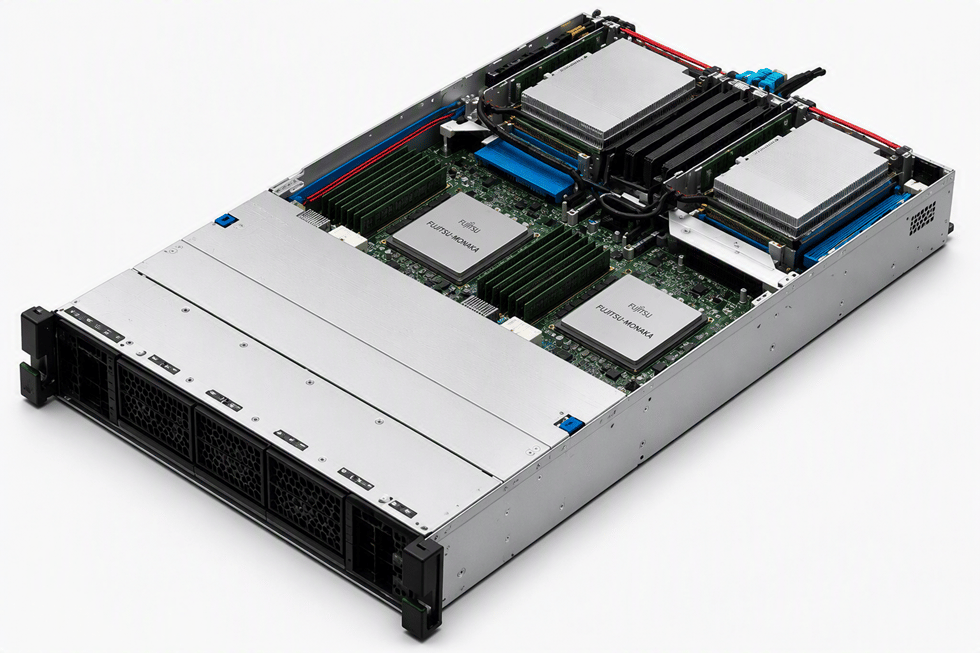

图：Fujitsu MONAKA Server 官方产品图。来源：Fujitsu 新闻稿
它虽然摸不到 GPU 专属 HBM 显存的门槛，但在通用服务器领域已经是一条罕见的高速公路。极宽的物理通道直接缓解 Transformer 架构在解码阶段频繁撞上的「内存墙」，让 CPU 逐字吐出长文本时不再长时间卡在数据搬运上。
为了吃下这些夸张的带宽，1U 与 2U 规格服务器引入 CDI 与 CXL 高速互连架构。在 1U 规格下，系统能把内存与外部加速器资源动态池化。
把内存池化，等于把单机的物理内存上限从主板槽位上拔下。当推理集群遇到显存不足的突发大负载时，机器能直接向 CXL 资源池跨界借用内存，而不是任由进程崩溃报错，或是被迫花巨资去堆砌独立的 AI 显卡。
进水温度放宽到 45 度，重写机房散热账本
把功耗和发热压死在特定区间，是这颗 2nm 芯片在工程设计上真正试图拉开身位的地方。
目前的万卡 AI 算力集群动辄需要配置造价高昂的液冷系统。而 MONAKA 服务器在纯风冷条件下，就能在高达 40°C 的高温机房里稳定运行；如果切换到液冷模式，这套系统甚至能直接吃下 45°C 的高温进水。
把进水温度上限拉高 5 到 10 度，对数据中心运营商是一笔扭转局面的经济账。机房不再需要维持恒温恒湿的常规冷气环境，冷却塔压机运转时长骤降，整座数据中心的 PUE（电源使用效率）数字能被打下整整一个台阶。
官方测算数据表明，该方案最多可降低 80% 的服务器制冷能耗。这种断崖式的能耗降幅，是富士通率先向欧洲和日本老牌客户推销的核心筹码。

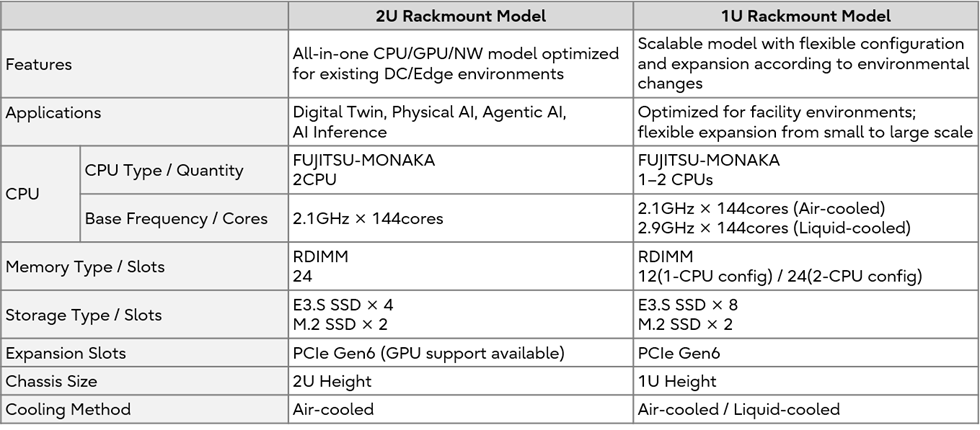

图：MONAKA 服务器产品线示意。来源：Fujitsu 新闻稿
但在高密度的算力机架上，它也暴露出自身的物理短板。开发者在评论区直接指出一个尖锐的设计限制：每台 MONAKA 节点最多只支持 2 颗 CPU。
在这个 GPU 计算节点动辄单机挂载 4 到 8 颗芯片的时代，双路 CPU 的物理密度上限来得太早。当客户需要在标准机柜内塞入极限的算力当量时，受限的挂载数会迫使他们购买更多的物理机箱，把好不容易省下来的电费又填进了机柜空间的租赁账单里。
卖掉晶圆厂 18 年后，主权叙事的尴尬落差
这套自研软硬件系统的背后，站着日本新能源产业技术综合开发机构（NEDO）的项目资金背书。整机最后在日本本土的 Kasashima 工厂完成总装，借此向外输出「供应链全程透明、绝对可追溯」的安全叙事。
但「组装层面的透明」和真正的「制造主权」之间，隔着一条无法凭借情绪跨越的技术鸿沟。
熟悉半导体工业史的工程师立刻在论坛揭开底牌：富士通早在 2008 年前后，就把核心晶圆代工厂卖给了联电（UMC），亲手砍断了重资产的制造环节。
在剥离制造能力 18 年后，日本本土并不存在能量产 2nm 硅片的先进制程产线。台积电在熊本合资的 JASM 工厂按规划仍以成熟制程起步，距离 2nm 量产还有漫长的爬坡期。
新闻稿没有披露这颗 CPU 由谁代工，业界的推断指向台积电体系。架构图纸画得再精美，真正把几十亿个晶体管用极紫外光刻进制程节点的，依然是那条被少数巨头把控的全球代工链，而不是日本本土的机台。
2008 年，富士通设计的 10Gbps 交换机性能一度独步全球，连 Google 早期建设抓包系统时都在大规模采购。但那成了日本硬件在硅谷的绝唱，此后富士通再也没能打入美国核心基础设施市场。
今天这颗 MONAKA，同样卡在国家叙事与产业现实的历史夹缝里。它有顶尖的异构设计思路，有严密的底层硬件隔离架构，有惊艳的能耗比。但它的硅片躯壳，注定只能由海外代工巨头代为孕育。
当全球算力基础设施都在向先进光刻机台全力争夺产能时，仅靠国家资金的资助和本土车间的组装买不到真正的技术主权。能定义一国算力底线的，永远是那些日夜轰鸣的先进制程晶圆厂，而不是设计图纸上那枚名字好听的红豆点心。
