用代码换测试被拒，五万美元门槛锁死硬件
2026年9月，极客 mitxela 接到了一个外包项目，给一家拥有大幅翻转点阵屏的公司写代码。他向对方提出交易：放弃外包报酬，唯一要求是让他在那块屏幕上跑一次自己写的流体模拟程序。对方果断拒绝。这个决绝的闭门羹直接确认了一条硬核路线：想在翻转屏上看到流体，只能去废料堆里找零件，从零手搓控制电路。
翻转点阵屏（Flip-dot display）曾是九十年代机场和公交车上的标准配置。如今，全球还在生产这种屏幕的厂商寥寥无几，且商业模式已转为与大型艺术工作室的独家捆绑。普通开发者想买一块大型翻页屏，预算低于五万美元，厂商根本不予理会。
发光二极管能做的事情，翻转屏都能做；但翻转屏带来的物理碰撞声、断电后非易失的图像滞留，二极管永远做不了。这种纯粹的机械质感，被资本门槛死死锁在了普通人的触达范围之外。
单点成本砸到0.17英镑，六种材料构成物理夹层
突破口出现在「过时技术博物馆」。创始人 Sam James Bartle 收到了一大摞捐赠的旧翻转面板，它们来自退役公交或滞销库存，边缘带有严重磕碰。作者从中拿到了一批长条形面板，背后的出厂日期码印着 2007 年，显示在液晶屏普及的前夜，仍有厂商在制造这种机械阵列。

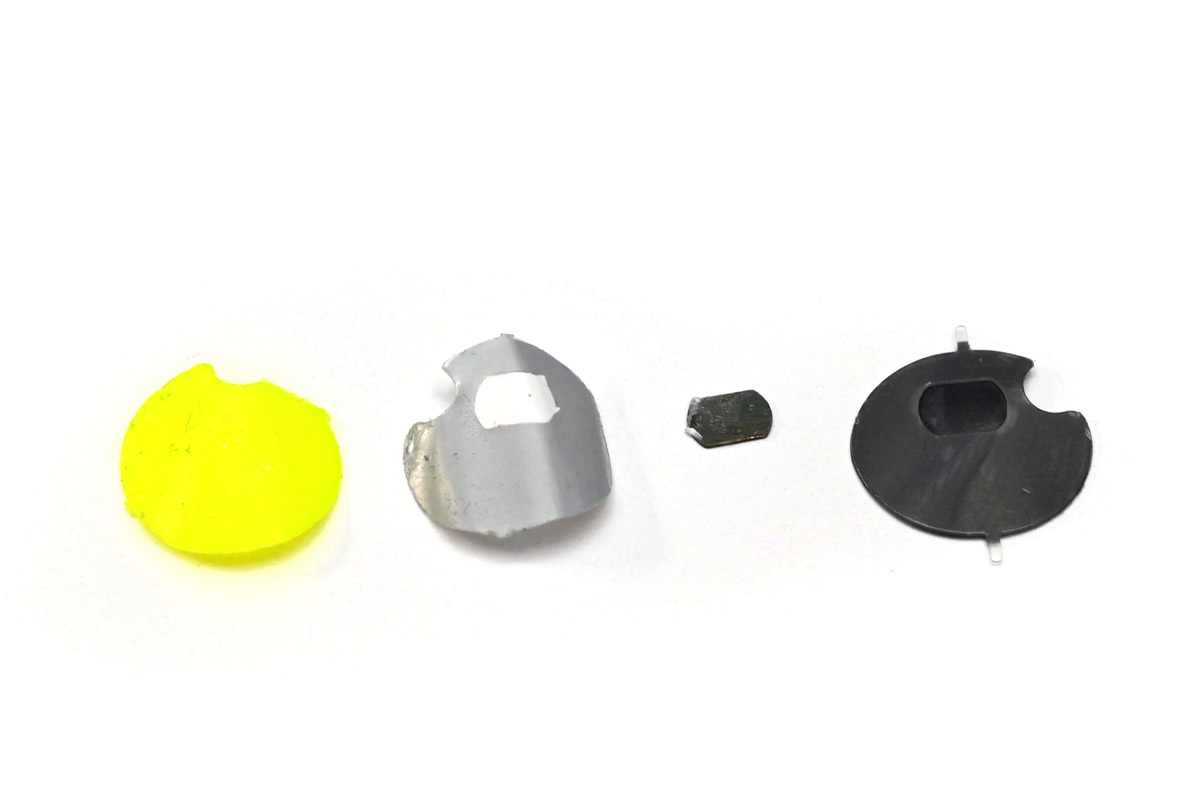

图：拆开一个翻转点，可见永磁体与极化磁芯夹层。来源：mitxela.com
拆开一个像素点，其内部远超普通电子元件的复杂度。整个物理像素是大约六种材料压制而成的夹层，内部和底座各镶嵌一枚微型永磁体，外层缠绕用于改变磁极状态的线圈。这种机电结构出厂时按 7 个点一组注塑成型，这解释了这批面板高度为何是 28 个像素——恰好是四个 7 点模块拼装而成。
起初，作者打算把点全拆下来焊到平整的新电路板上，但很快放弃。像素点的磁线比头发丝还细，固定轴承的塑料基底熔点极低。强行拆卸不仅会烤化底座，耗费的人工也难以估量。保留原始塑料骨架、直接在背面重构驱动电路，成了唯一解法。
最终，单块大型显示面板的总造价被压到 500 英镑以下，单个像素成本低至 0.17 英镑。商业方案中五万多美元的差价，全部由手工费和排他授权费构成。
1毫秒脉冲跑赢60毫秒翻转，抹除矩阵扫描残影
驱动老旧矩阵面板的核心难题，是扫描时序带来的画质灾难。如果数百个像素点不能同时动作，肉眼就会捕捉到短暂出现的棋盘状扫过痕迹。只要把点阵拆解成行列扫描的矩阵，这种可见伪影就必然出现。要抹除它，必须在电子逻辑层面跑赢机械惯性。
参数赌注藏在物理缝隙里。一个圆盘像素从黑色翻转到黄色，在重力和磁力拉扯下约需 60 毫秒。但改变内部磁芯的极化状态，只需要不超过 1 毫秒的电流脉冲。
控制板只要在 1 毫秒内打出驱动脉冲，就能立刻切断该行转而扫描下一行。此时，上一个像素点还悬停在物理翻转的半空中。利用微控制器与物理面板之间的速度差，驱动电路能在第一个点落地前刷完整个矩阵的新状态，在视觉上制造了所有像素严丝合缝同时动作的错觉。
单列抽出13安培大电流，榨干18欧姆线圈
缩短控制脉冲的时间，伴随着严苛的电气代价。面板上每个线圈的直流电阻约 18 欧姆，标准 12V 供电下导通瞬间会抽走 666 毫安电流。想要用极短脉冲激发磁芯，就必须把输入电压强行推高。

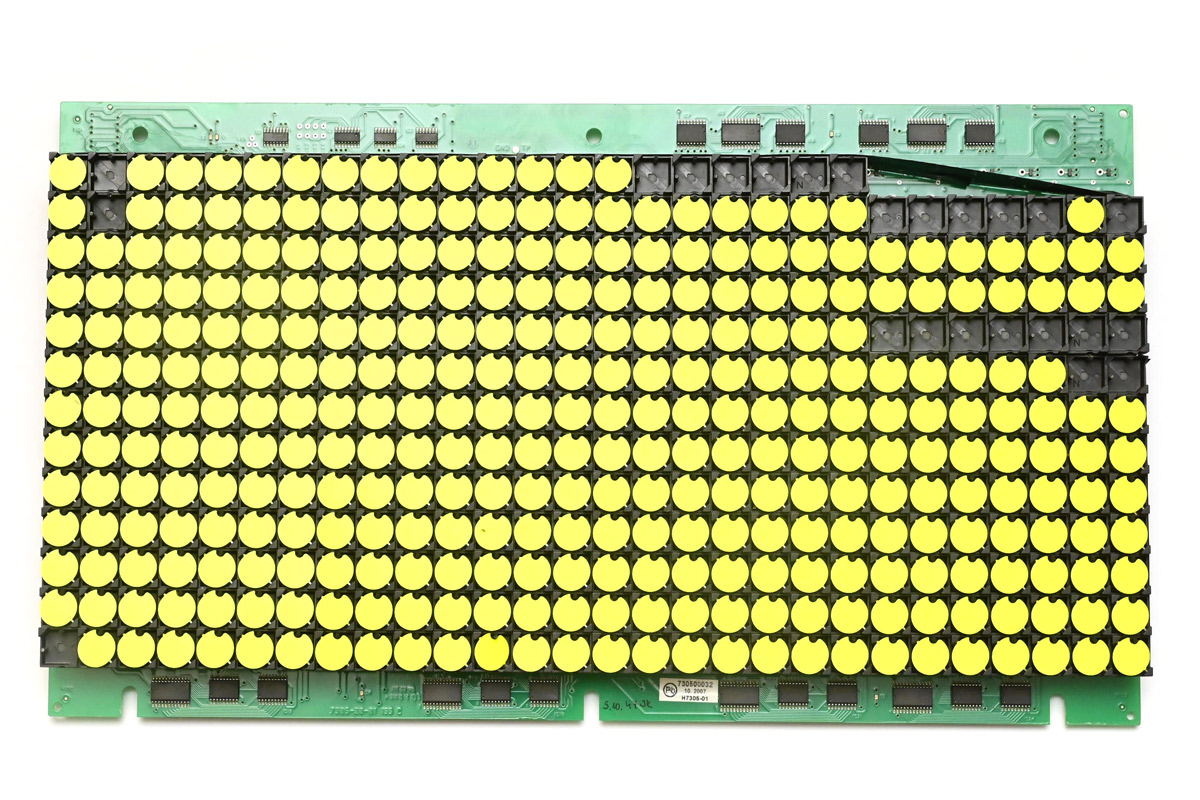

图：带磕碰损伤的原始翻转面板，部分像素组已被拆解。来源：mitxela.com
作者在测试台将电压一路拉到 24V，单个线圈的瞬时电流直接突破 1 安培。对于一块 13 行的面板，全屏刷新时每列的控制元件要稳定推拉高达 13 安培的大电流。尺寸更大的拼接屏，铜箔走线必须加宽，功率器件的散热规格也必须拉满。
挑战元器件极限的做法，大量参考了 mikeselectricstuff 早年发布的逆向工程视频。站在前人剖析的底层电路上，作者把全套驱动板设计图开源。过时技术博物馆手里还有大量尺寸迥异的报废面板，下一步的计划就是修改大电流驱动设计，并召集志愿者进行组装焊接。
零粘度流体持续撞墙，机械反馈跑赢了发光面板
项目定名为《FLIP Fluid on Flip Dots》。FLIP 是流体隐式粒子（Fluid Implicit Particle）算法的缩写。把计算庞大的 FLIP 算法跑在低分辨率 Flip Dots 机械屏上，这种双关语成了作者投入数百小时攻坚的直接动机。

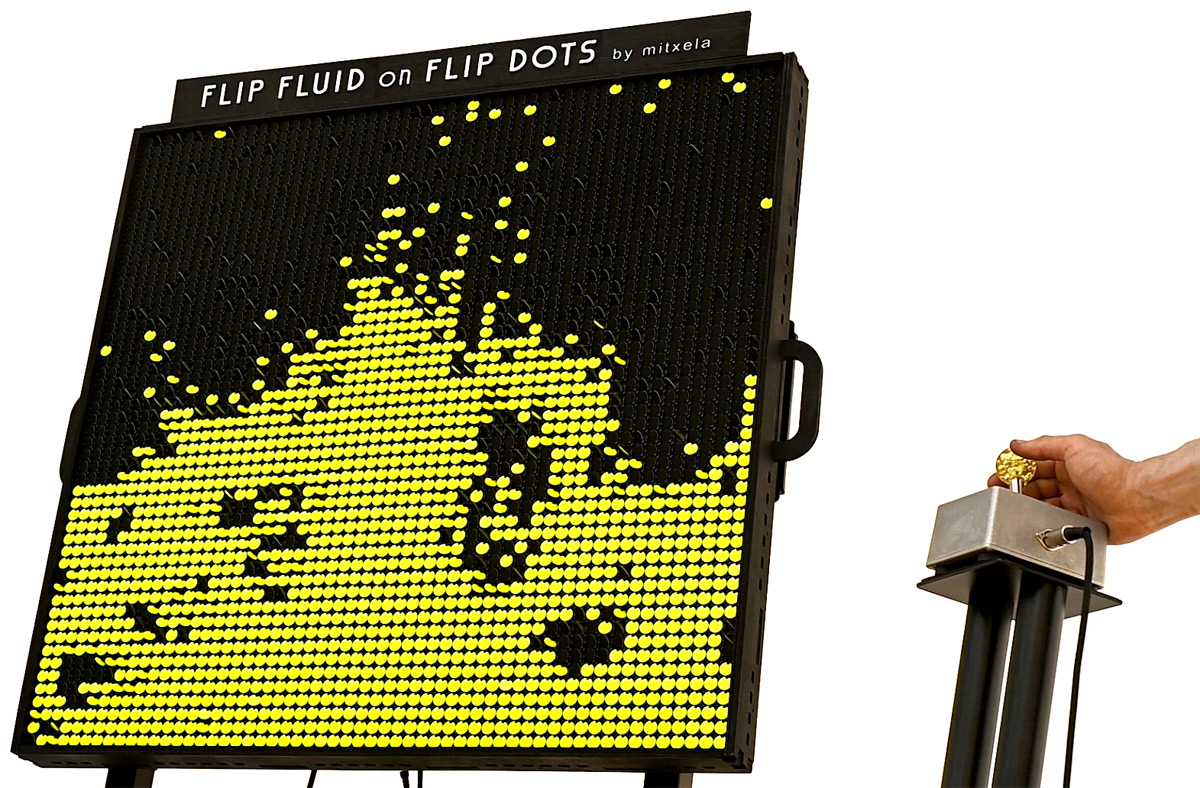

图：EMF2026 休息区，观众正在操作流体装置。来源：mitxela.com
在 EMF2026 黑客大会上，流体装置连续四天高强度运行，未发生一次软件故障。所有损坏全在物理层面：少数死点要么是被观众用手强行按坏了轴承，要么是户外的灰尘卡住了翻转间隙。金属摇杆被摩擦出抛光痕迹，固定底壳的螺丝甚至脱落了。观众反复朝同一方向剧烈旋转摇杆时，物理学上的进动效应（Precession）一点点把螺丝退出了螺纹。这种损耗，是触屏永远无法提供的交互证据。
凌晨无外力输入时，屏幕上的流体逐渐散成零重力图案。流体粘度参数被设为 0，没有内部摩擦耗能，唯一损失能量的途径就是不断撞击四周墙壁。无尽的低速碰撞配合偶尔翻转的机械「咔哒」声，在空旷营地里形成了精确的咬合。当硬件极客用废弃公交零件和毫秒级脉冲差跑通流体模拟时，他直接验证了物理介质本身的不可替代性。
