499美元的收音机，隔着墙能拍到WiFi信号照片

499美元的收音机，隔着墙能拍到WiFi信号照片

QuadRFSDR无线电WiFi相控阵无人机

数据源：HN + Jeff Geerling · HN

2026年7月10日，硬件评测人Jeff Geerling发了一段视频：他手里端着一台巴掌大的设备对准工作室墙壁，屏幕上跳出一个浅蓝色光斑——那是他自己路由器发出的5GHz WiFi信号。转个角度对准隔壁，邻居家的WiFi也原形毕露，红红绿绿挂在那里。

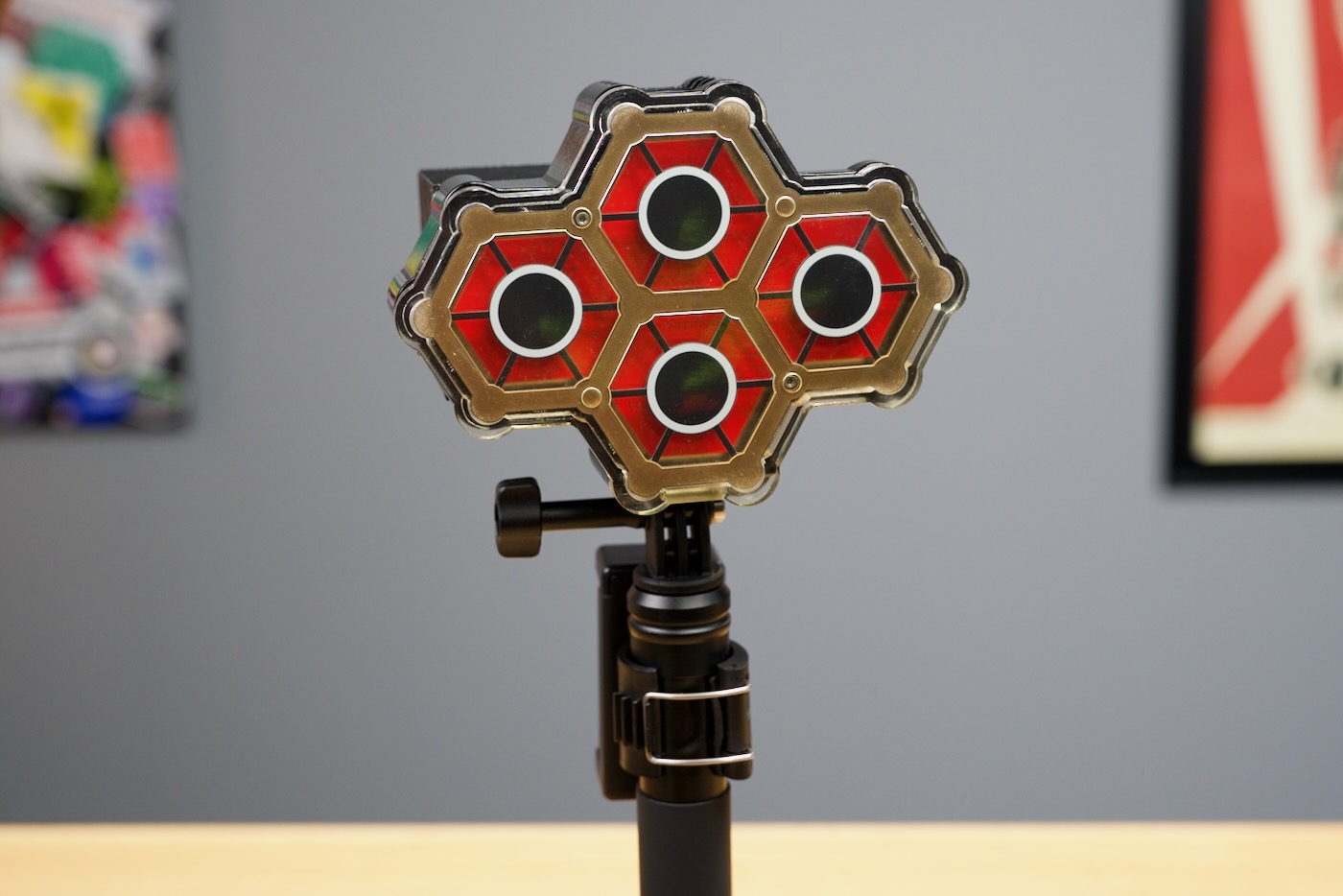

QuadRF天线阵列正面照 图：QuadRF设备正面，4根天线呈阵列排列。来源：Jeff Geerling

这台设备叫QuadRF，众筹价499美元。笔者看到这个标价的时候反复确认了两次——不是因为贵，是因为它便宜得不像话。能对无线电信号做空间定位的设备，上一个叫军用相控阵雷达。

不是收音机，是一台”无线电相机”

先说清楚QuadRF在干什么。它不是一台传统的收音机——不是调到某个频率听声音那种。它更像一台相机，只不过镜头对的是无线电波而不是可见光。

设备正面有4根天线，排成一个方阵。4根天线同时接收同一个信号源发出的电波。关键不在于”收到”，而在于每根天线收到信号的时间存在微小差异——这个差异通常以皮秒（一万亿分之一秒）为单位。

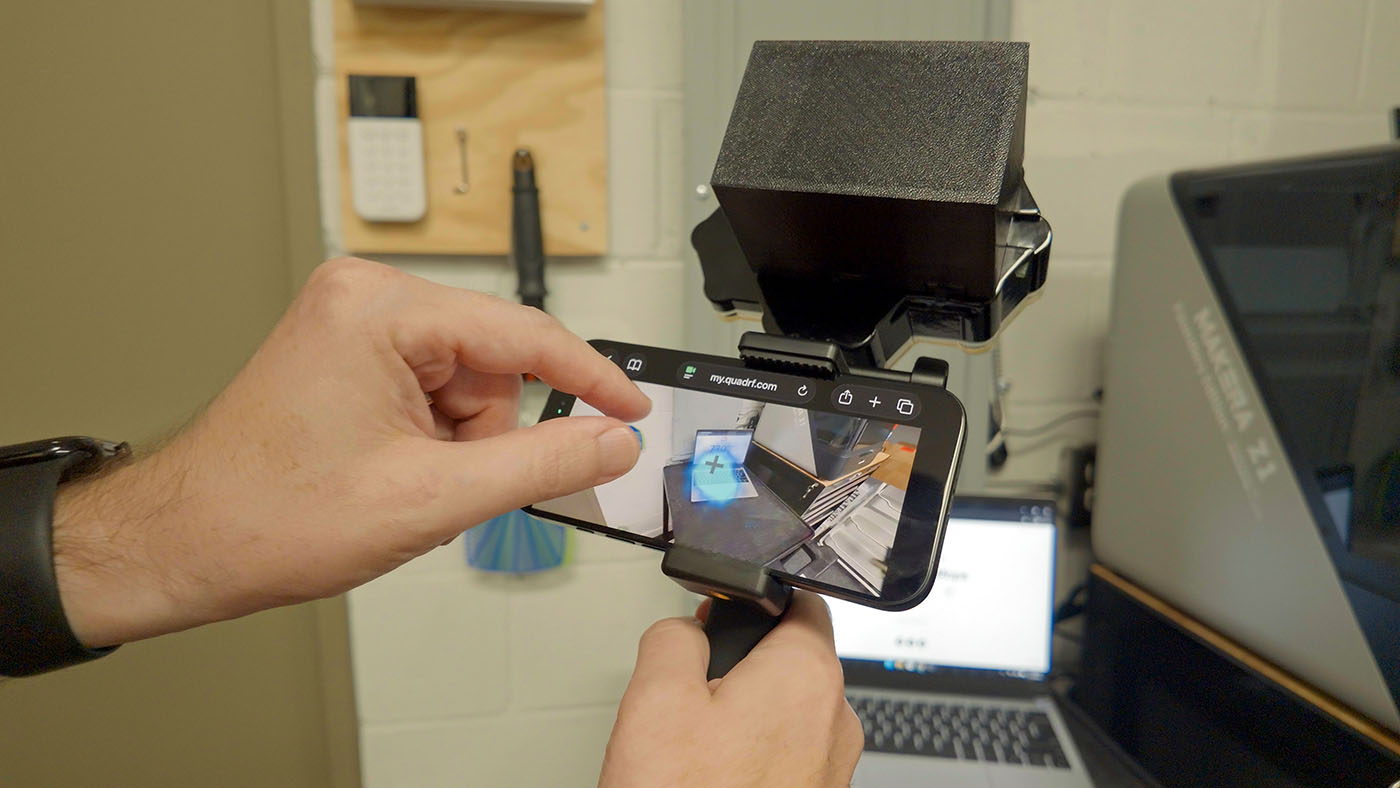

QuadRF的AR界面：将WiFi信号叠加在手机摄像头上 图：QuadRF的增强现实界面，将探测到的WiFi信号以彩色光斑叠加在手机摄像画面上。来源：Jeff Geerling

这个时间差是怎么来的？信号源到每根天线的距离不一样。电磁波以光速传播，每秒钟走30万公里。如果信号源在设备的左前方，它到左边天线的距离就比到右边天线短那么一点点，电波到达左边天线的时间也早那么一丁点。4根天线之间的到达时间差，编码了信号源在空间中的方位信息。QuadRF做的事就是把这4路信号的时间差算出来，反推出信号是从哪个方向来的。

这个原理不新鲜。雷达用了几十年。新鲜的是把它塞进一台巴掌大的、跑树莓派的开源设备里，标价499美元。

为什么能穿透墙壁

WiFi信号本来就能穿透墙壁——这一点你每天都在用。你在卧室刷手机，路由器在客厅，中间隔了两堵墙，信号照样连得上。2.4GHz和5GHz的电磁波对砖墙、石膏板、木结构的穿透能力天生就不错，只是穿过之后信号会衰减。

所以QuadRF并没有发明什么”穿透墙壁”的黑科技。它只是利用了WiFi信号自身穿墙这个物理事实，然后告诉你说：你看，信号源在那个方向——虽然隔着一堵墙你看不见它。

Geerling在文章中坦率地写道：“我说这些不是要吓你——政府拥有类似工具已经很多年了。“这句话的潜台词是：QuadRF的技术不新，但它把这个能力从政府和军队的专属领域，拽到了消费电子和开源社区的地盘上。

这中间存在一个鲜明的对抗关系：物理世界里，无线电波一直自由穿墙——这是自然界给的免费能力。但在商业和技术世界里，把这种能力变成普通人买得起的工具，需要击穿的是另一堵”墙”：相控阵天线系统的成本和复杂度。

传统相控阵系统需要精确到皮秒级别的时钟同步、多路信号相干处理、复杂的波束成形算法。每一项都意味着昂贵的专用芯片、定制的射频前端和封闭的软件栈。QuadRF的破局方式相当聪明：它用了一块FPGA来做精确定时，用树莓派5的摄像头接口（MIPI）来传数据——你没看错，就是那个用来接摄像头的排线接口。

树莓派5的MIPI接口带宽超过5 Gbps，能低延迟、全双工地传输数据，而且几乎不增加额外硬件成本。QuadRF团队在文档里写了一句意味深长的话：“摄像头和显示器本就是高带宽信号传输的终极形态，它们的标准数字接口用来传无线电数据再合适不过了。“笔者读到这句时，有一种”原来如此”的感觉——把一个为摄像头设计的接口拿过来传无线电信号，不是粗暴的挪用，而是看到了这两种信号在本质上的相似性。

不只是WiFi：空中那台无人机也跑不掉

Geerling和他父亲（一位退休广播电台工程师）还做了一次更有趣的测试。他们把一台DJI Mini Pro 4无人机飞到工作室后面，QuadRF对准天空。

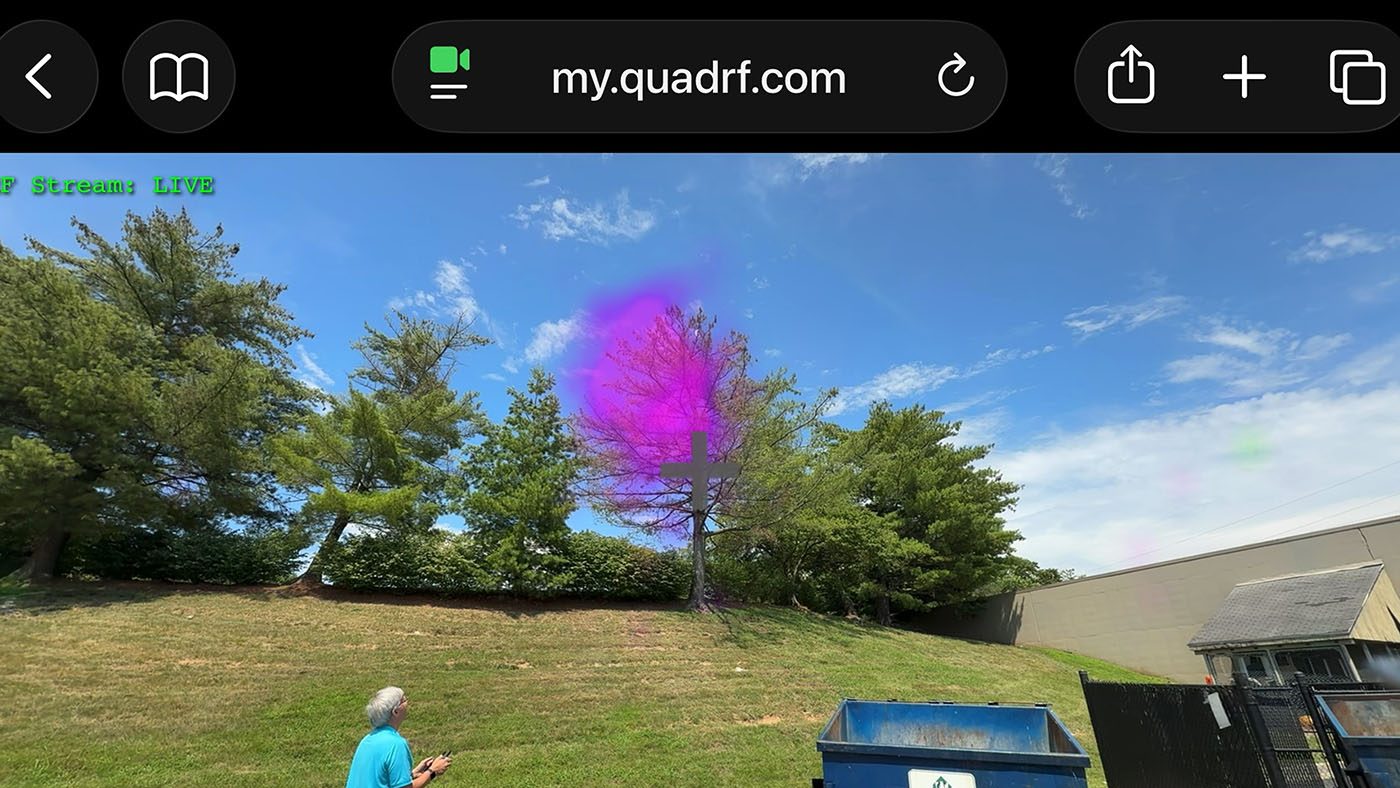

QuadRF在AR模式下探测到无人机发出的5GHz信号 图：QuadRF在增强现实模式下探测到空中无人机，信号显示为彩色光斑。来源：Jeff Geerling

无人机立刻被捕捉到了——不是靠视觉识别，不是靠雷达回波，而是无人机和图传遥控器之间通信用的无线电信号。QuadRF的工作频率是4.9到6 GHz，恰好覆盖了大多数无人机使用的C波段图传频率。这意味着只要无人机在空中发信号，QuadRF就能在地面上精确地告诉你它在哪里。

Geerling提到随着无人机飞远，他需要手动调高接收增益才能继续追踪信号。他认为自动增益控制（AGC）会是一个实用的改进方向，目前的界面操作还不够顺手。这一点暴露了QuadRF现阶段的一个真实状态：硬件核心已经跑通了，但用户界面仍是一个没打磨完的”半成品”。Geerling的原话是”a little rough in the UI department”——从工程角度看，这说明团队把精力优先放在了信号链上，交互层可以后补，这个优先级排序是合理的。

从星链到开源：一台设备的出身

QuadRF不是凭空出现的。它的创造者Martin McCormick曾在SpaceX工作，参与过星链终端（Dishy）的研发。星链那个白色碟形天线本质上也是一套相控阵——几百个微型天线单元协同工作，让信号波束精准指向天空中高速移动的卫星。

区别在于，星链的相控阵被锁死在封闭的商业系统里，除了连卫星上网什么也干不了。McCormick离开SpaceX后，决定把同样的核心技术做成开源的、可编程的、允许用户自己折腾的。QuadRF因此有了两条截然不同的基因线：一条来自航天工业的精密射频工程，一条来自开源社区的开放与可改造性。

而且QuadRF只是一个更大计划的起点。McCormick的ScaleRF公司最终想做的是一个”月球级”天线阵列——把多个QuadRF模块串联起来，组合成一个巨型相控阵，用于地月通信实验和射电天文观测。串联后的等效辐射功率可以达到115万瓦（1.15 MW EIRP）。这个数字大到笔者需要强调一下：115万瓦的等效辐射功率意味着发射的信号能从地球到达月球表面再反射回来——这是所谓”月面反射通信”需要的能量门槛。

但这个”月球级”路线图和当前499美元的消费级设备之间，是同一套技术栈。这本质上是在做一件事：把航天级的射频能力降维到消费电子可以触及的程度。就像GPS最早是美国军方的导航系统，几十年后成了每部手机都有的标配功能。

499美元意味着什么

笔者不想在这里做简单的定价惊叹。499美元依然是一笔不算小的开销，约合人民币3600元。放在消费电子产品里，跟一部中端手机的价格差不多。

关键是把它放在正确的参照系里看。在QuadRF之前，如果你想拥有一套能做空间无线电信号定位的设备——哪怕只是实验室级别的——通常需要花几万到几十万美元买专业仪器。或者你可以自己买零件搭，但需要同时精通射频电路设计、FPGA编程、数字信号处理和天线理论。这两条路都对普通人极度不友好。

QuadRF把这道门槛从”你需要一个专业实验室”降到了”你有一台树莓派、会打开浏览器就行”。这不是功能上的突破，是可及性上的突破。而可及性，在技术传播里往往比性能参数重要得多。

Geerling在结语里写了一句笔者觉得很有分量的话：“我最初对这个手持相控阵到底有多实用、多有趣持怀疑态度，但在用了整整一周之后，我已经等不及自己预购的那台发货了。“这句话出自一个一年评测几十款硬件的工程师之口，比任何参数表都有参考价值。

Geerling也提醒读者注意预生产和众筹产品的固有风险：QuadRF的软件界面还在迭代，外壳目前是3D打印的（团队表示众筹超出预期后会切换到注塑模具），不要指望下单后第二天就收到货。这些提醒对一般消费者来说很必要——众筹硬件不是逛京东。
