一份来自数码博主 Ice Universe 的 Geekbench 6 跑分记录在芯片行业激起千层浪:代号为 Xring O3 的小米自研处理器单核拿下 3945 分,多核达到 15221 分。在移动设备领域,多核突破 1.5 万分此前从未在量产手机芯片中出现。这一成绩在单核维度追平了苹果最新的 A 系列旗舰芯片,多核维度则建立了近 30% 的领先幅度。

长久以来,手机处理器的单核性能王座一直由苹果独占,安卓阵营更多依靠公版架构在能效比上做平衡。Xring O3 展现出的爆发力表明,ARM 生态中最激进的微架构创新正在向中国终端公司转移。即使真机散热与量产良率仍有待市场检验,高端手机芯片的技术话语权已经出现结构性松动。

小米玄戒 O3 官方规格与跑分总览 图:小米玄戒 O3 官方规格与跑分总览。来源:NokiaPowerUser / 小米

跑分追平苹果:一张让芯片圈震动的成绩单

蒙特利尔大学计算机教授、前 Twitter 工程师 Daniel Lemire 在审视该数据后公开指出,这颗芯片的单核表现已大致追平苹果,多核表现则明显胜出。跑分测试反映的是处理器在标准指令负载下的极限计算吞吐能力。单核 3945 分意味着日常应用启动与复杂单线程任务的响应速度摸到了行业天花板,15221 分的多核成绩则为端侧大模型计算提供了充裕的算力底座。

过去十年间,苹果凭借巨额研发投入和定制微架构,牢牢把持着移动 CPU 的单核性能纪录。高通与联发科虽然在多核与图形处理器上频频发力,却受制于通用客户的功耗诉求,在单核架构的激进程度上相对克制。小米作为整机厂商直接下场定制超大核,打破了安卓旗舰长期依赖第三方公版方案的惯性节奏。

这种架构定制带来的性能跃升,正在重构移动端性能天花板的竞争维度。当一家终端设备制造商有能力在纯 CPU 算力上比肩苹果,供应链上游的传统分工模式就遇到了前所未有的冲击。

桌面级堆料:60MB 缓存与 21 个执行端口

根据 NokiaPowerUser 与小米官方公开的技术信息,Xring O3 采用了台积电 3 纳米(N3P)先进制程,芯片内部集成了高达 240 亿个晶体管。其超大核命名为 C1-Ultra,原生支持 ARM 最新的 SME2(可扩展矩阵扩展第 2 代)与 SVE2(可扩展矢量扩展第 2 代)指令集。在 3 纳米先进制程加持下塞入 240 亿晶体管,说明设计团队在芯片面积和晶体管预算上给出了极高的容忍度。

更让芯片工程师震惊的是微架构前端的宽度。C1-Ultra 大核配备了多达 21 个执行端口,其中 6 个端口专门支持 128 位 SIMD(单指令多数据流)向量运算。作为对比,主流桌面级 Intel 与 AMD 处理器的执行端口数量通常在 12 到 16 个之间。这意味着在同一个时钟周期内,这颗手机处理器能并行分发与执行比多数台式机 CPU 更多的底层微操作指令。

缓存体系的设计同样采取了反常规的扩张策略。Xring O3 的全片总缓存容量达到了惊人的 60 MB,甚至超越了主流轻薄笔记本电脑的处理芯片。如果把 CPU 核心比作高负荷运转的工厂流水线,超大缓存就是直接建在车间门口的巨型物料仓库,它能大幅降低数据从外部内存搬运的等待延迟。60 MB 超大缓存与 21 端口超宽发射架构的结合,是典型用晶体管面积换取单指令周期执行效率的重型设计。

与 CPU 同样激进的还有内存子系统。Xring O3 首发支持最新一代 LPDDR6 内存,并通过自研的玄戒统一融合总线协议,把协议转换开销最多减少 75%。

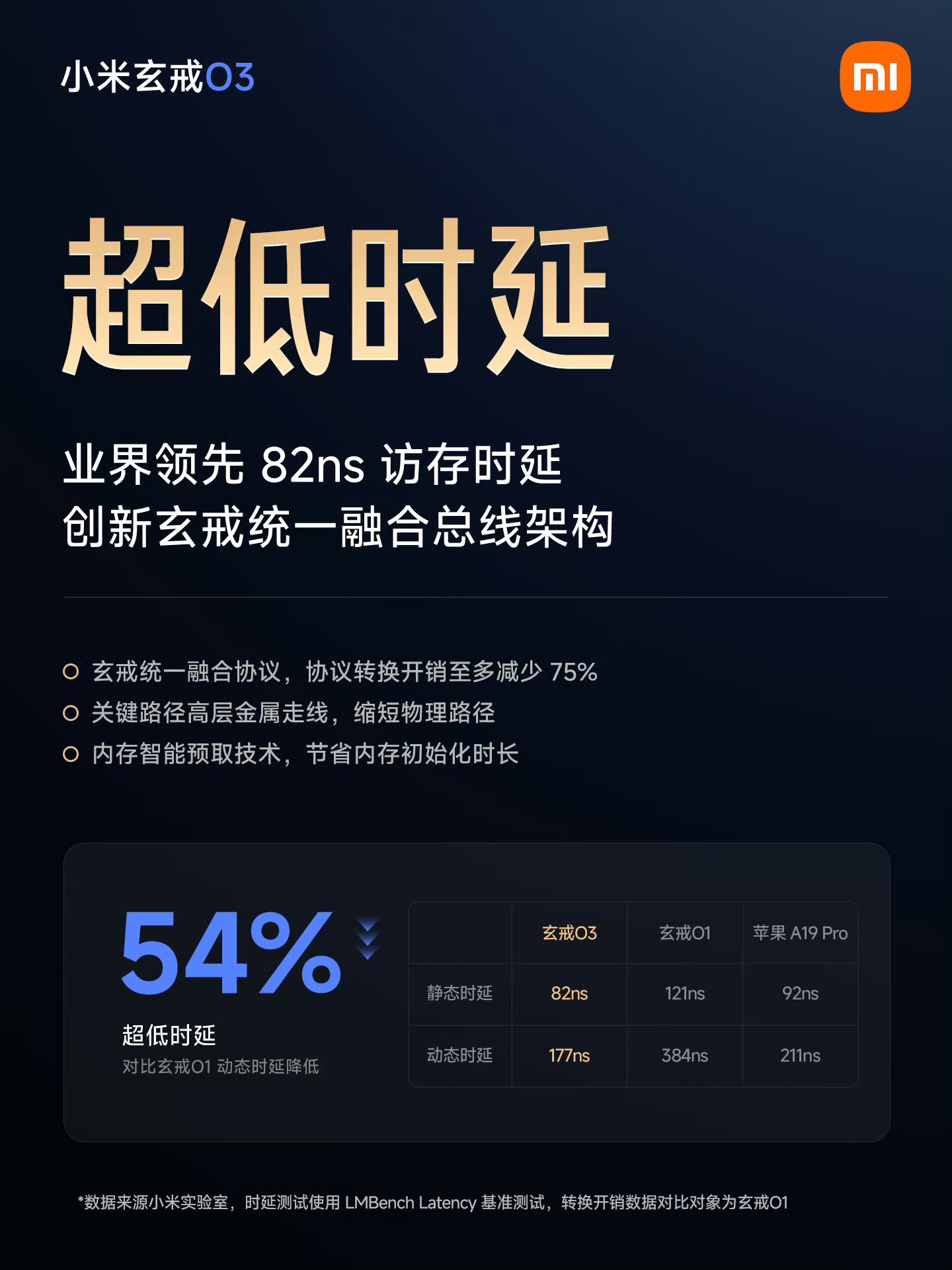

玄戒 O3 内存访问延迟对比 图:玄戒 O3 内存访问延迟对比。静态时延 82 ns、动态时延 177 ns,均低于苹果 A19 Pro 的 92 ns / 211 ns。来源:NokiaPowerUser / 小米

在内存延迟方面,官方 LMBench Latency 基准测试显示,玄戒 O3 的静态访存时延为 82 ns,动态访存时延为 177 ns;作为参照,苹果 A19 Pro 的对应数据为 92 ns 与 211 ns。这意味着在同样依赖内存响应速度的场景里,Xring O3 拥有更短的等待周期,对端侧大模型频繁读取权重数据、游戏加载贴图资源等任务都有直接增益。

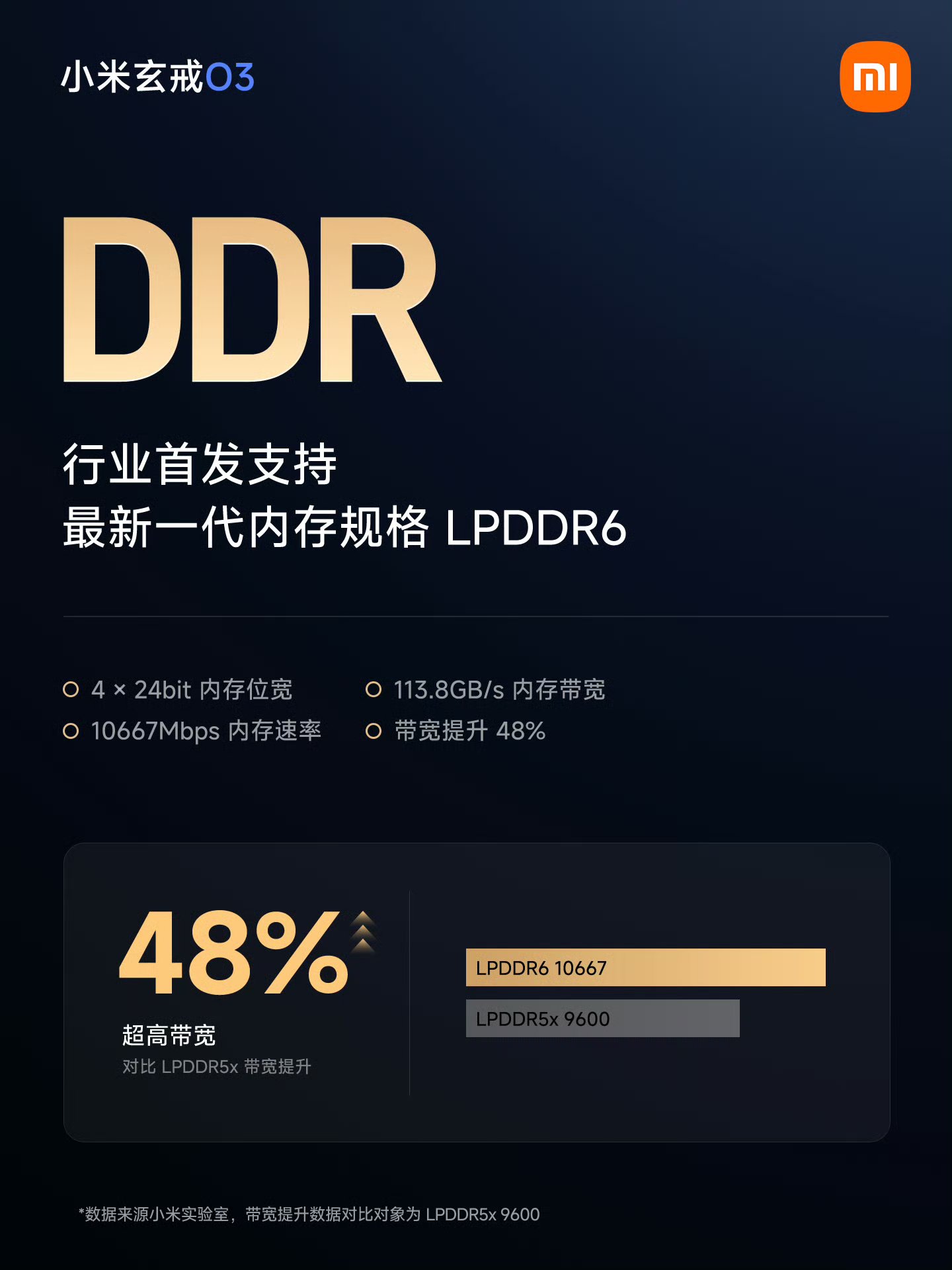

玄戒 O3 首发 LPDDR6 内存带宽 图:玄戒 O3 首发 LPDDR6 内存。4 × 24 bit 位宽、10667 Mbps 速率、113.8 GB/s 带宽,对比 LPDDR5x 提升 48%。来源:NokiaPowerUser / 小米

带宽侧的数据同样夸张:LPDDR6 带来 113.8 GB/s 的内存带宽,对比上一代 LPDDR5x 提升 48%。在高负载 AI 推理、4K 视频剪辑和多任务并行场景下,CPU 与 NPU 不必再频繁等待内存总线,整颗 SoC 的理论峰值更容易被真正释放出来。

为什么苹果和高通感受到了压力

在传统手机供应链中,高通等独立芯片供应商需要兼顾上百款不同定位、不同散热环境的手机终端,其芯片微架构设计天然倾向稳妥与折中。苹果之所以能在过去保持单核优势,核心在于软硬件一体化:自身产品线利润丰厚,能够承受极高昂的单颗芯片研发成本与超大芯片面积。

小米自研处理器的路径正在复制这种一体化优势。作为年出货过亿部的终端厂商,小米能够根据自身操作系统的调度算法、相机影像管线以及本地端侧 AI 模型的特定需求,在晶体管分配上做出激进倾斜。这种定制自由度是采购通用芯片所无法获得的战略武器。

高端智能手机市场已进入存量博弈周期,常规的影像传感器升级和屏幕刷新率提升很难再激起大众消费者的换机欲望。自研旗舰 SoC 成了定义顶级产品差异化的决胜战场。当中国厂商展现出直接设计顶级移动 CPU 核心的能力时,高端移动芯片由海外巨头垄断的既有利益格局迎来了真正的挑战者。

跑分跑得赢,真机能稳住吗?

尽管基准测试数据令人振奋,芯片工程领域的冷静声音同样不容忽视。行业分析人士普遍指出,Geekbench 测试通常在理想散热条件或裸板测试台上完成,属于短时间爆发性的峰值输出。在厚度不足 8 毫米的手机密闭机身内,持续性能释放、整体功耗表现与发热控制依然面临严苛考验。

21 个执行端口与 60 MB 缓存带来的晶体管开销,在带来极致性能的同时也拉高了能耗基线。如果手机散热模组无法迅速导出热量,芯片将在数十秒内触发温控降频机制,导致实际使用体验与理论跑分产生落差。台积电 3 纳米工艺的晶圆代工价格极为高昂,240 亿晶体管的大芯片面积对量产良率和单颗成本控制构成了巨大考验。

这款芯片将搭载于小米下一代旗舰手机,但具体机型和量产上市节奏仍未正式公布。实验室里的峰值跑分确立了架构设计的性能上限,机身内部的功耗调度与热平衡调校才是决定量产机型成败的关键防线。

高端芯片的独占神话正在消解

Xring O3 这组跑分数据的核心价值,在于证明了顶级 ARM 芯片的设计门槛并非不可跨越。长期被视作科技皇冠明珠的超宽发射架构与超大缓存设计,正在被中国终端厂商以惊人的执行力推向量产前夜。

从早期的外围电源管理与影像处理芯片,演进到底层 CPU 超大核的自主定制,中国半导体设计力量走过了一条漫长而务实的攀登路径。尽管实际装机后的功耗平衡、系统适配以及规模量产能力仍需留待市场真实验证,笔者认为,高端手机 SoC 属于极少数巨头自留地的固有认知已被打破。

移动芯片领域的竞争版图,正在从单极垄断走向多元角逐。这场围绕 3 纳米制程与前沿微架构的技术突围,注定会让接下来的高端手机市场迎来更激烈的碰撞。
