リーク情報で知られるIce Universe氏がXに投稿したGeekbench 6のベンチマーク結果が、半導体業界に大きな衝撃を与えている。「Xring O3」のコードネームを持つXiaomi自社開発プロセッサは、シングルコアで3,945点、マルチコアで15,221点を記録した。モバイルデバイス領域において、量産スマートフォン向けチップがマルチコアで15,000点を超えた例は過去にない。このスコアは、シングルコアにおいてAppleの最新Aシリーズフラッグシップに肩を並べ、マルチコアでは約30%ものリードを確立したことを意味する。
長年にわたり、モバイルCPUのシングルコア性能の王座はAppleが独占し、Android陣営はARMの汎用IPを採用し電力効率とのバランスを図るのが常であった。Xring O3が見せた圧倒的なパフォーマンスは、ARMエコシステムにおける最もアグレッシブなマイクロアーキテクチャ革新が、中国の端末メーカーへ移行しつつあることを物語っている。実機での放熱や量産歩留まりといった課題は市場での検証を待つ必要があるものの、ハイエンドモバイルチップにおける技術的主導権の構図には、確実に構造的な亀裂が入り始めている。

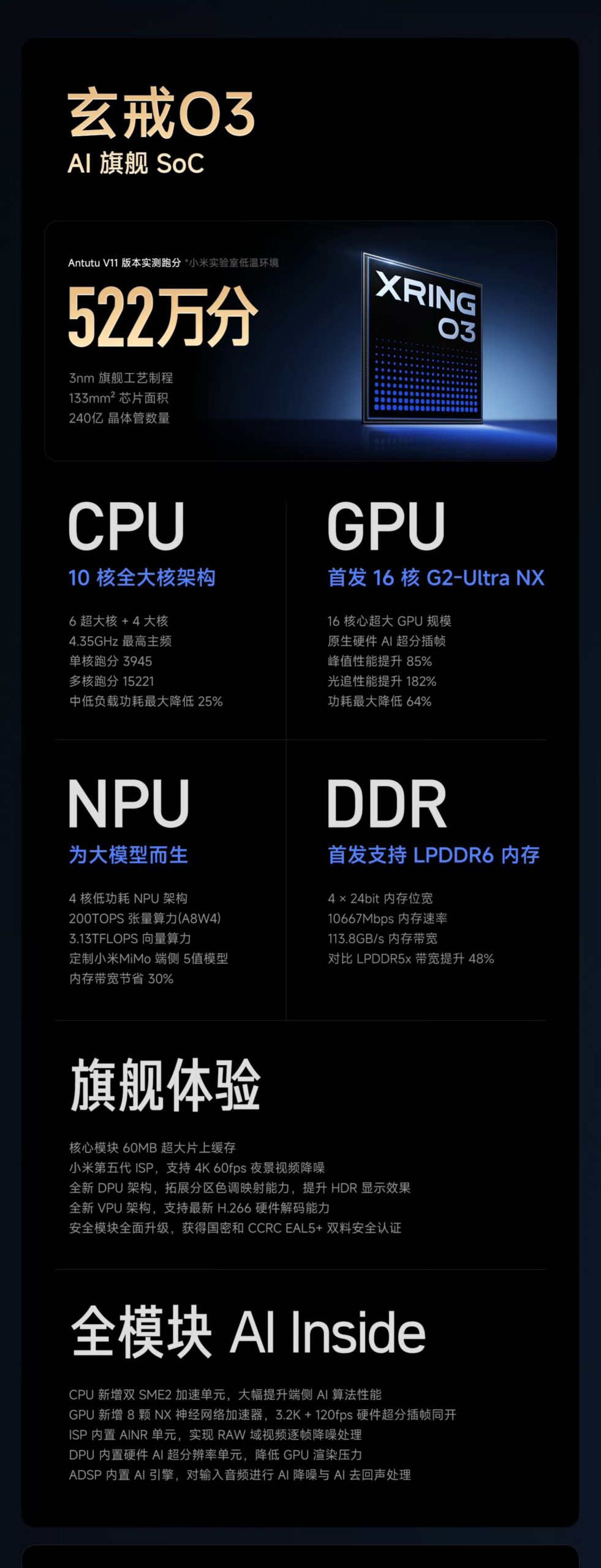

図：小米玄戒 O3 の公式仕様とベンチマーク総覧。出典：NokiaPowerUser / Xiaomi
Appleに肩を並べるベンチマーク：業界を揺るがす採点表
モントリオール大学のコンピューターサイエンス教授であり、元TwitterエンジニアでもあるDaniel Lemire氏は、このデータを検証した上で「シングルコア性能は概ねAppleと同等であり、マルチコア性能では明確に上回っている」と指摘した。ベンチマークテストは、標準的な命令負荷の下でのプロセッサの限界計算スループットを反映する。シングルコア3,945点というスコアは、日常的なアプリ起動や複雑なシングルスレッド処理の応答速度が業界最高峰に達したことを示し、15,221点というマルチコアスコアは、端末上でのオンデバイス大規模言語モデル（LLM）推論に十分な計算基盤を提供する。
過去10年間、Appleは巨額のR&D投資とカスタムマイクロアーキテクチャにより、モバイルCPUのシングルコア性能記録を保持し続けてきた。QualcommやMediaTekはマルチコアやGPU性能の強化に注力してきたものの、汎用顧客の消費電力要求に縛られ、シングルコアアーキテクチャの過激な拡張には慎重であった。Xiaomiが端末メーカーとして直接超大型コアのカスタマイズに乗り出したことは、サードパーティ製公版デザインに頼ってきたAndroidフラッグシップの慣例を打ち破るものである。
こうしたアーキテクチャのカスタマイズがもたらす性能の跳躍は、モバイル端の性能競争の次元を再定義している。端末メーカー自らが純粋なCPU演算力でAppleと肩を並べる能力を持ったとき、サプライチェーン上流の従来の分業モデルはこれまでにないインパクトを受けることになる。
デスクトップ級の重装スペック：60MBキャッシュと21の実行ポート
NokiaPowerUserおよび公開された複数の技術情報によると、Xring O3はTSMCの最先端3ナノメートル（N3P）プロセスを採用し、チップ内部には240億個ものトランジスタが統合されている。C1-Ultraと命名された超大型コアは、ARMの最新SME2（Scalable Matrix Extension 2）およびSVE2（Scalable Vector Extension 2）命令セットをネイティブサポートする。3nmプロセスにおいて240億個のトランジスタを搭載していることは、設計チームがダイ面積とトランジスタ予算に対して極めて高い許容度を持っていたことを意味する。
半導体エンジニアをさらに驚かせたのは、マイクロアーキテクチャのフロントエンドの幅広さである。C1-Ultraコアは最大21個の実行ポートを備えており、そのうち6個は128ビットSIMD（単一命令複数データ）ベクトル演算専用に割り当てられている。比較として、一般的なデスクトップ向けIntelやAMDのプロセッサの実行ポート数は通常12〜16個程度である。これは、1クロックサイクル内で、このスマートフォン向けプロセッサが多くのデスクトップCPUよりも多くのマイクロオペレーション命令を並列に発行・実行できることを意味する。
キャッシュ体系の設計にも、常識外れな拡張戦略が採られている。Xring O3の全チップ合計キャッシュ容量は60 MBに達し、一般的な薄型軽量ノートPC向けプロセッサすら凌駕している。CPUコアを高負荷で稼働する工場ラインに例えるなら、大容量キャッシュは作業場のすぐ隣に建てられた巨大な資材倉庫であり、外部メモリからのデータ搬送待ち時間を大幅に削減する。60 MBの巨大キャッシュと21ポートの超ワイド発行アーキテクチャの組み合わせは、トランジスタ面積を投じて1サイクルあたりの実行効率を追求した重装設計の典型例である。
なぜAppleとQualcommは圧力を感じるのか
従来のスマホサプライチェーンにおいて、Qualcommをはじめとする独立系チップベンダーは、多様な価格帯や放熱環境を持つ数百もの端末に適合させる必要があり、そのチップ設計は本質的に保守的で妥協を含んだものになりやすい。Appleがこれまでシングルコア優位を維持できたのは、ハードウェアとソフトウェアの完全な統合があったからである。豊富な製品粗利によって、高額なカスタム開発費と巨大なダイ面積を吸収することができた。
Xiaomiの自社開発プロセッサの取り組みは、この統合の強みを再現しつつある。年間1億台以上のスマートフォンを出荷する大手に成長したXiaomiは、自社OSのスケジューリングアルゴリズム、カメラの画像処理パイプライン、そしてオンデバイスAIモデルの特定ニーズに合わせて、トランジスタの配分を大胆に傾斜させることができる。このカスタマイズの自由度は、汎用チップを調達するだけでは決して手に入らない戦略的武器となる。
ハイエンドスマホ市場が成熟し、通常のカメラセンサー強化や画面リフレッシュレート向上だけでは消費者の買い替え意欲を刺激しにくくなっている中、自社開発のフラッグシップSoCは製品の差別化を決定づける最重要戦場となった。中国メーカーが最先端モバイルCPUコアを自作する能力を示したことで、海外大手によるハイエンドチップの独占構造は、真の挑戦者を迎えることとなった。
スコアで勝てても、実機で安定させられるか？
ベンチマークデータは魅力的であるが、半導体工学の視点からの冷徹な指摘も無視できない。業界のアナリストらは、Geekbenchのテストが理想的な冷却環境やオープンなテスト台で行われることが多く、短時間のバースト的なピーク出力を反映していると指摘する。厚さ8mm未満の密閉されたスマホ筐体内において、持続的なパフォーマンス維持、消費電力、そして発熱制御は依然として厳しい試練に直面する。
21の実行ポートと60 MBキャッシュがもたらすトランジスタオーバーヘッドは、極限の性能と引き換えに消費電力のベースラインを引き上げる。本体の熱伝導・放熱モジュールが熱を迅速に逃がせなければ、チップは数十秒以内にサーマルスロットリングを引き起こし、理論上のスコアと実際の使用感の間にギャップが生じる。また、TSMC 3nmプロセスのウエハ代は極めて高価であり、240億トランジスタの巨大ダイは量産歩留まりと製造コストの面で極めて大きなハードルとなる。
本チップはXiaomiの次世代フラッグシップモデルに搭載される見込みだが、具体的な搭載機種や発売時期は未発表である。ラボでのピークスコアはアーキテクチャのポテンシャルを示す上限に過ぎず、筐体内部での電力スケジューリングと熱バランスのチューニングこそが、量産機の成否を決める真の防衛線となる。
ハイエンドチップの「独占神話」が崩壊しつつある
Xring O3のベンチマーク流出が持つ真の価値は、最先端ARMチップの設計ハードルがもはや越えられない壁ではないことを証明した点にある。超ワイド発行アーキテクチャや大容量キャッシュ設計という、長らくプロセッサ設計の至宝とされてきた領域が、中国端末メーカーの驚異的な実行力によって量産直前の段階へと押し上げられた。
初期の外付け電源管理ICや画像処理プロセッサ（ISP）の開発からスタートし、CPUの超大型コアの自社設計へと至るまで、中国の半導体設計陣営は長きにわたる着実な歩みを重ねてきた。実際の製品における電力バランシングやシステム最適化、そして量産体制の確立には市場での真の検証が必要であるが、ハイエンドスマホSoCが限られた巨人の専有物であるという固定観念は、すでに崩れ去ったと言える。
モバイルチップ領域の競争構図は、一極独占から多元的な切磋琢磨へと変貌を遂げつつある。3nmプロセスと先端マイクロアーキテクチャを巡る技術のブレイクスルーは、今後のハイエンドスマホ市場においてより激しい競争を巻き起こすことになるだろう。
